Добавление сетевых устройств

Сетевые устройства - это коммутаторы, маршрутизаторы, медиаконвертеры, модемы и т.д.

Сетевые устройства могут быть добавлены как вручную, так и автоматически.

Автоматический поиск

Перед автоматическим поиском сетевых устройств необходимо добавить учетные данные SNMP.

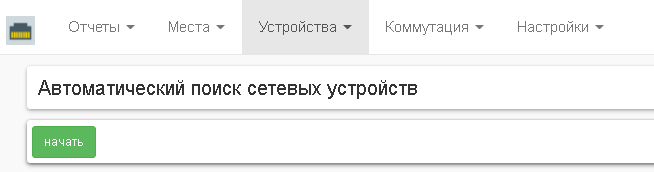

  1. Зайти в пункт меню Устройства→Автоматический поиск.

  2. Нажать кнопку «начать».

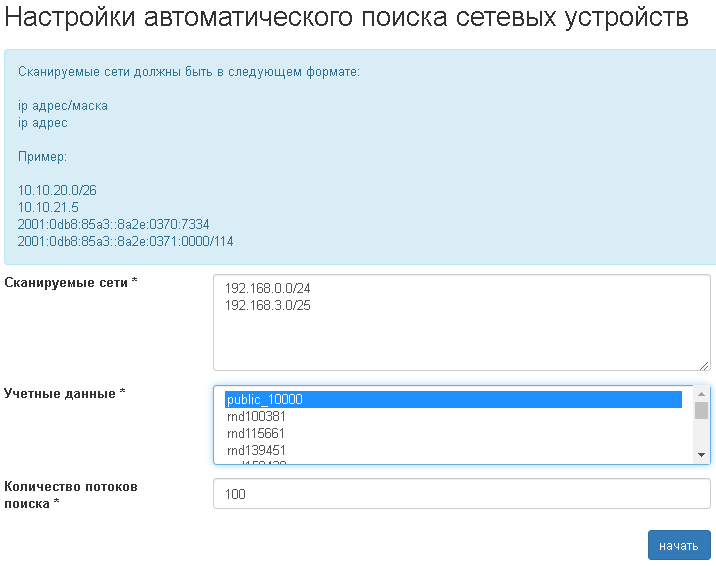

  1. Ввести сканируемые сети, выбрать учетные данные и установить необходимое количество потоков для поиска.


Примечание

Следует обратить внимание, что значения таймаута и количества попыток SNMP соединения будут взяты из «Глобальных настроек».

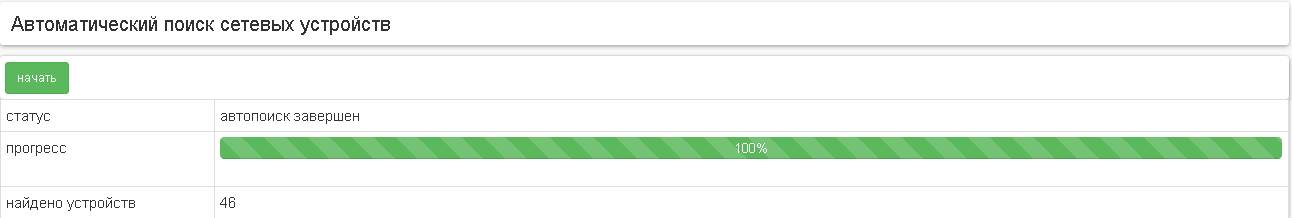

  1. Нажать кнопку «начать» и ожидать окончания поиска сетевых устройств.

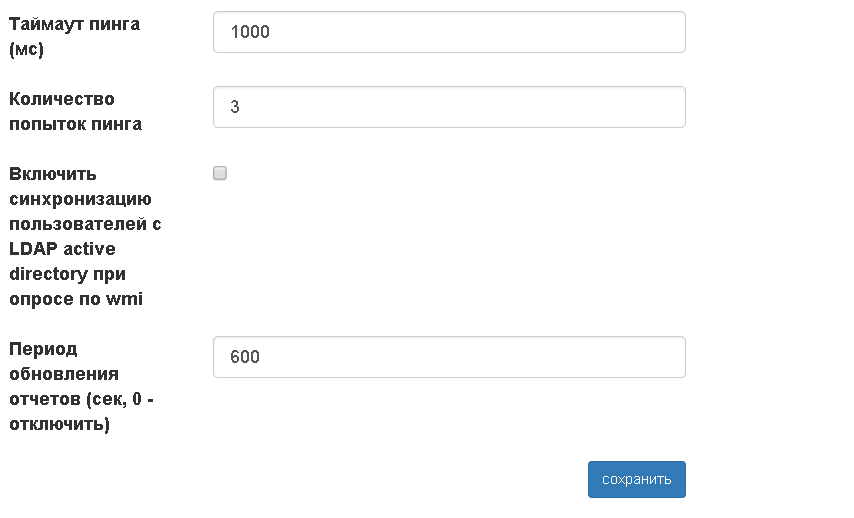

  1. Зайти в пункт меню Настройки→Глобальные настройки. Установить опцию «Период обновления отчетов» в нужное значение (например, 600 секунд).


Примечание

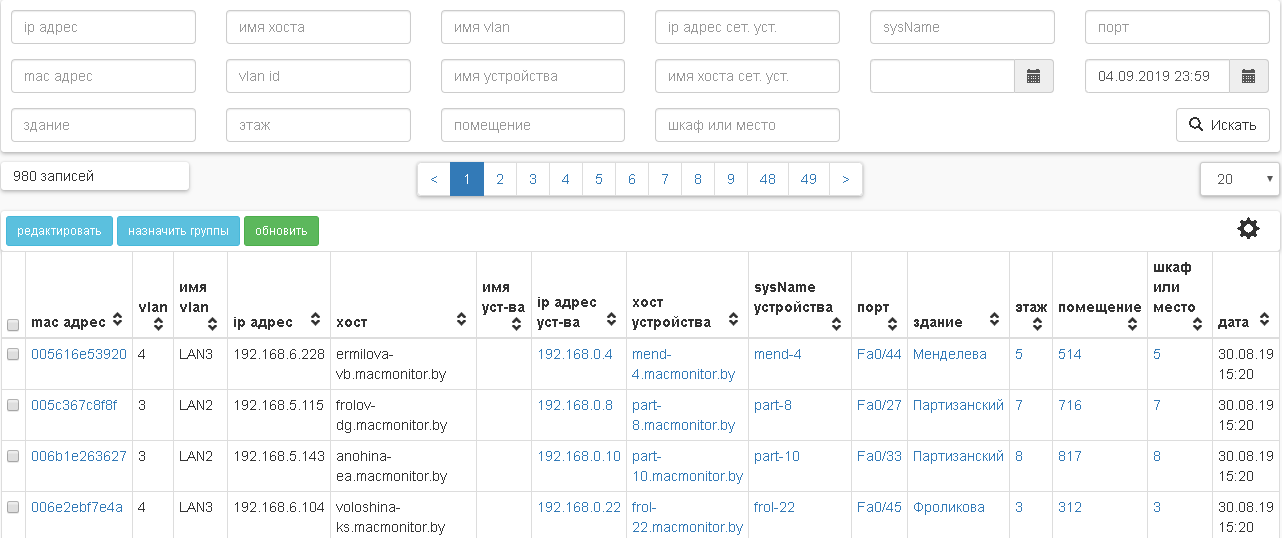

После установки опции каждые 600 секунд сетевые устройства будут опрашиваться для получения mac, arp, neighbour таблиц и будут сформированы отчеты.

Примечание

Существует возможность обновить отчеты вручную. Для этого надо зайти в пункт меню Отчеты→Сеть→обновить.


Примечание

Следует обратить внимание, что по умолчанию в сетевом отчете будут отображаться записи с mac-адресами, найденными только на NOT_TRUNK портах.

Ручное добавление

Перед ручным добавлением сетевых устройств необходимо добавить места и учетные данные SNMP.

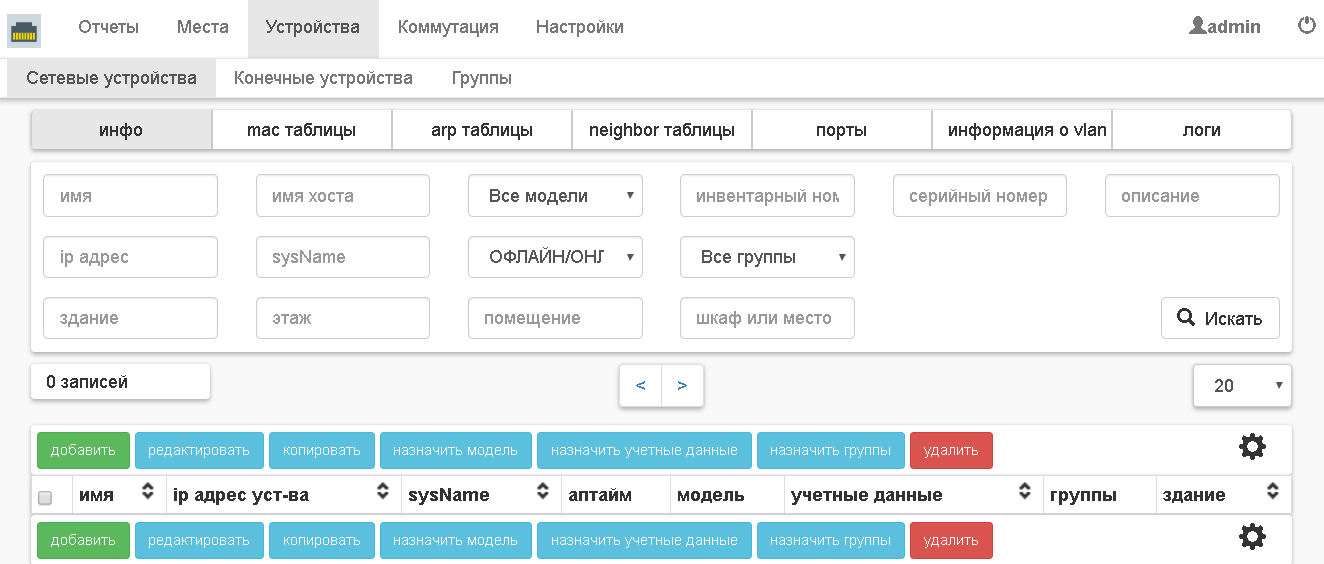

  1. Зайти в пункт меню Устройства→Сетевые устройства.


  1. Нажать добавить, заполнить поля и нажать кнопку сохранить.

    Имя (опционально, если задан ip адрес)

    Имя сетевого устройства.

    Ip адрес (опционально, если задано имя; обязательно, если требуется опрос по snmp)

    ip адрес сетевого устройства.

    Модель

    Модель устройства.

    Примечание

    На данный момент доступны следующие модели устройств:

    • CISCO – сетевые устройства фирмы Cisco;

    • HP1900/2900 – коммутаторы фирмы Hewlett Packard 1900, 2900 серий;

    • HP7500 – коммутаторы фирмы Hewlett Packard 7500 серии, без поддержки сбора ipv6 neighbor таблиц;

    • DLINK - коммутаторы фирмы D-Link;

    • MIKROTIK - сетевые устройства фирмы MikroTik, без поддержки сбора vlan и neighbor таблиц, при добавлении устройств данной модели необходимо включать опцию «Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети»;

    • Другое snmp устройство – простое сетевое устройство, которое будет опрошено по протоколу SNMP только для сбора следующих параметров snmp: sysName, sysObjectId, sysDescr, uptime;

    • Другое не snmp устройство – простое сетевое устройство, которое не будет опрошиваться по snmp протоколу. Пример: медиаконвертер.

    Примечание

    Если ваше сетевое устройство не поддерживатеся, прочтите Добавление неподдерживаемого сетевого устройства

    Учетные данные

    Учетные данные, которые используются при опросе сетевого устройства.

    Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети

    Если при просмотре записей arp таблицы данного устройства vlan id везде равен «-1» (неизвестный vlan), но необходимо, чтобы записи с ip адресами присутствовали в отчете по сети, то нужно включить эту опции. Рекомендуется использовать эту опцию для устройств фирмы MikroTik.

    Использовать записи из arp таблицы с несовпадающим vlan для формирования отчета по сети

    Если при просмотре записей arp таблицы данного устройства vlan id не совпадает с vlan id в mac таблицах, но необходимо, чтобы записи с ip адресами присутствовали в отчете по сети, то нужно включить эту опции. Использование этой опции не рекомендуется, вместо этого рекомендуется перенастроить сетевые устройства таким образом, чтобы vlan id в arp и mac таблицах совпадали.

    Использовать записи из neighbor таблицы с неизвестным vlan для формирования отчета по сети

    Аналогично опции «Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети», только для ipv6 neighbor таблиц.

    Использовать записи из neighbor таблицы с несовпадающим vlan для формирования отчета по сети -

    Аналогично опции «Использовать записи из arp таблицы с несовпадающим vlan для формирования отчета по сети», только для ipv6 neighbor таблиц.

    Инвентарный номер (опционально)

    Инвентарный номер.

    Серийный номер (опционально)

    Серийный номер.

    Описание (опционально)

    Описание.

    Группы (опционально)

    Группы, в которые входит сетевое устройство.

    Изображение (опционально)

    Изображение, которое будет использовано в картах сети.

    Здание

    Здание, где размещено сетевое устройство.

    Этаж

    Этаж, где размещено сетевое устройство.

    Помещение

    Помещение, где размещено сетевое устройство.

    Шкаф или место.

    Шкаф или место, где размещено сетевое устройство.

    Положение в шкафу (для шкафа)

    Положение в шкафу.

    Начальный unit (для шкафа)

    Начальный unit.

    Конечный unit (для шкафа)

    Конечный unit.

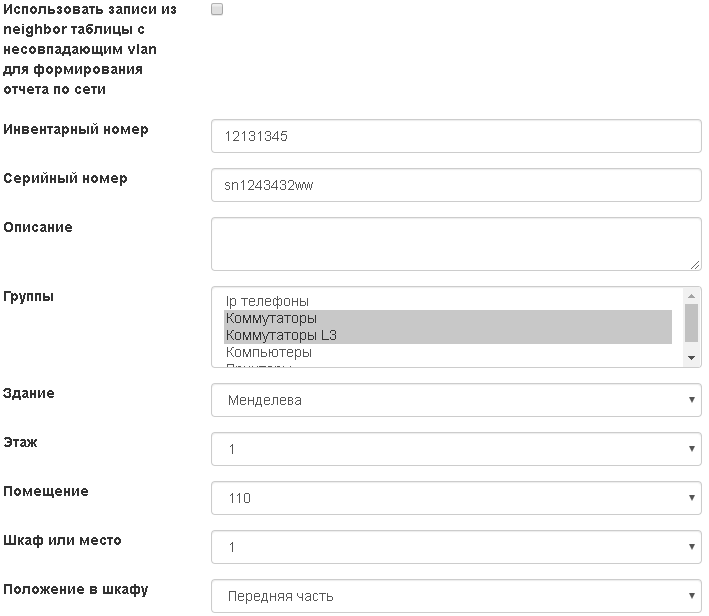

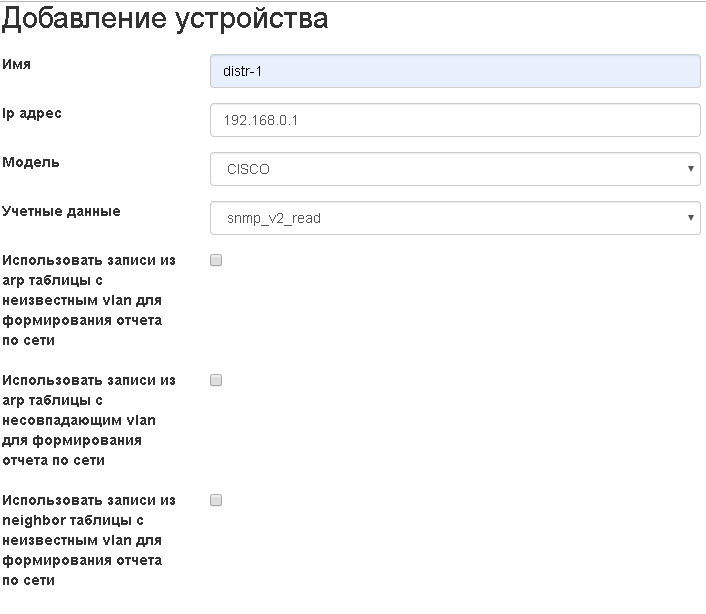

image41 image42

Примечание

Существует возможность протестировать доступность устройства по snmp. Для этого при добавлении устройства надо нажать кнопку «тест snmp».

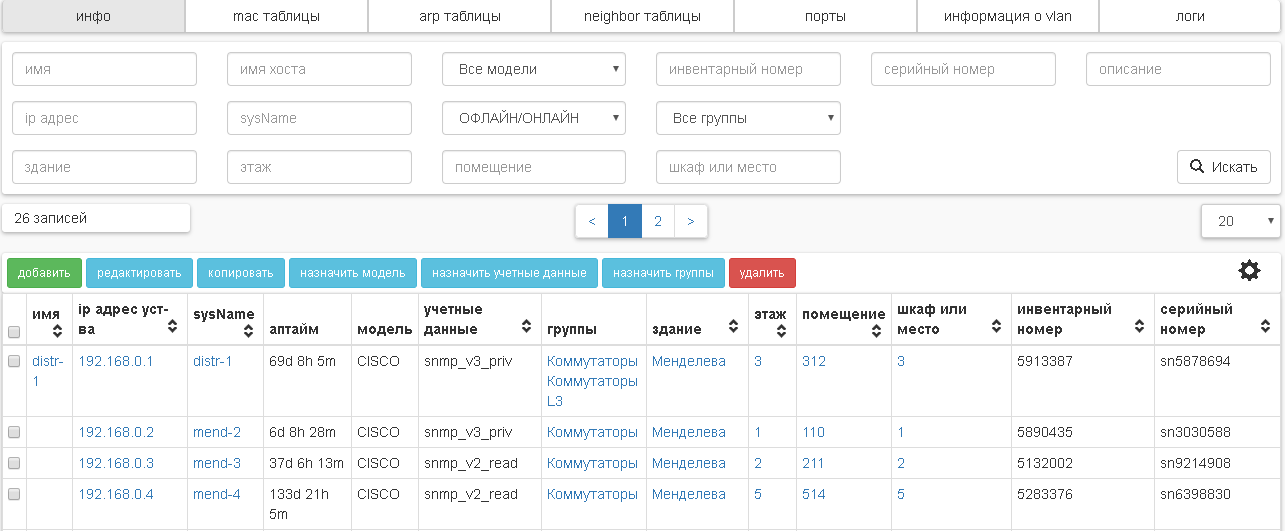

  1. Проделать пункт 1 для всех сетевых устройств.


Примечание

Если устройства отличаются только ip адресом и положением, то вместо добавления устройства, можно копировать уже существующее изменив ip адрес и положение, для этого при добавлении устройства нажать «сохранить и копировать».


  1. Зайти в пункт меню Настройки→Глобальные настройки. Установить опцию «Период обновления отчетов» в нужное значение (например, 600 секунд).


Примечание

После установки опции каждые 600 секунд сетевые устройства будут опрашиваться для получения mac, arp, neighbour таблиц и будут сформированы отчеты.

Примечание

Существует возможность обновить отчеты вручную. Для этого надо зайти в пункт меню Отчеты→Сеть→обновить.


Примечание

Следует обратить внимание, что по умолчанию в сетевом отчете будут отображаться записи с mac-адресами, найденными только на NOT_TRUNK портах.
