Коммутация

Пункт меню «Коммутация» содержит в себе 6 подпунктов:

  • Порты;
  • Патч-панели;
  • Порты патч-панелей;
  • Розетки;
  • Линии;
  • Патч-корды.


Подпункт Меню «Порты»

Подпункт меню содержит информацию о коммутации портов сетевых устройств. Порты можно добавлять, редактировать, коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv, удалять. Портам можно назначать статус наблюдения. По портам можно осуществлять поиск.


Столбцы таблицы (столбцы можно выбрать, нажав на значок шестеренки):

  • имя - имя сетевого устройства;

  • ip адрес – ip адрес сетевого устройства;

  • хост - хост сетевого устройства;

  • sysName – snmp sysName сетевого устройства;

  • порт – имя порта сетевого устройства;

  • патч-корд – патч-корд, который связывает порт патч-панели, порт другого сетевого устройства либо розетку с портом сетевого устройства;

  • коммутация - соседняя и конечная точки коммутации порта сетевого устройства;

  • статус наблюдения;

    Примечание

    • MONITOR_NOT_TRUNK – формировать сетевой отчет для этого порта, если он не транковый.
    • MONITOR – формировать сетевой отчет для этого порта.
    • NOT_MONITOR – не формировать сетевой отчет для этого порта.

    Все порты с trunk статусом NOT_TRUNK и имеющие подключенные к ним конечные устройства будут добавлены в Коммутацию автоматически в соответствии с опцией «Период обновления отчетов» в Глобальных настройках. Так же будет сформирован сетевой отчет.

  • здание – здание, где размещено сетевое устройство;

  • этаж – этаж, где размещено сетевое устройство;

  • помещение – помещение, где размещено сетевое устройство;

  • шкаф или место – шкаф или место, где размещено сетевое устройство.

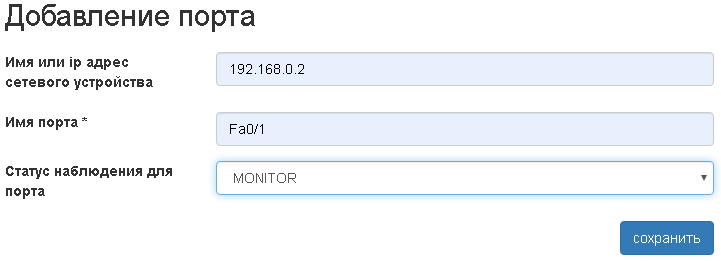

При добавлении порта вручную нужно указать:

  • Имя или ip адрес сетевого устройства;
  • Имя порта;
  • Статус наблюдения для порта.


Редактирование порта аналогично его добавлению.


Экспорт в csv: экспортировать информацию о коммутации всех портов в csv файл. Кодировка файла – UTF-8. Разделитель – точка с запятой.

Импорт из csv: импортировать информацию о коммутации портов из csv файла.


Примечание

  • Разделитель – точка с запятой.
  • Для корректного отображения русских символов файл должен быть в кодировке UTF-8 без BOM.
  • Для редактирования csv файлов рекомендуется использовать Libre Office Calc.

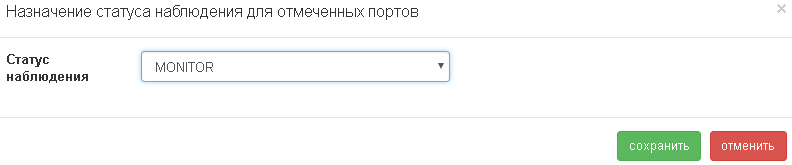

В программе есть возможность выбрать сразу несколько портов и назначить им статус наблюдения.

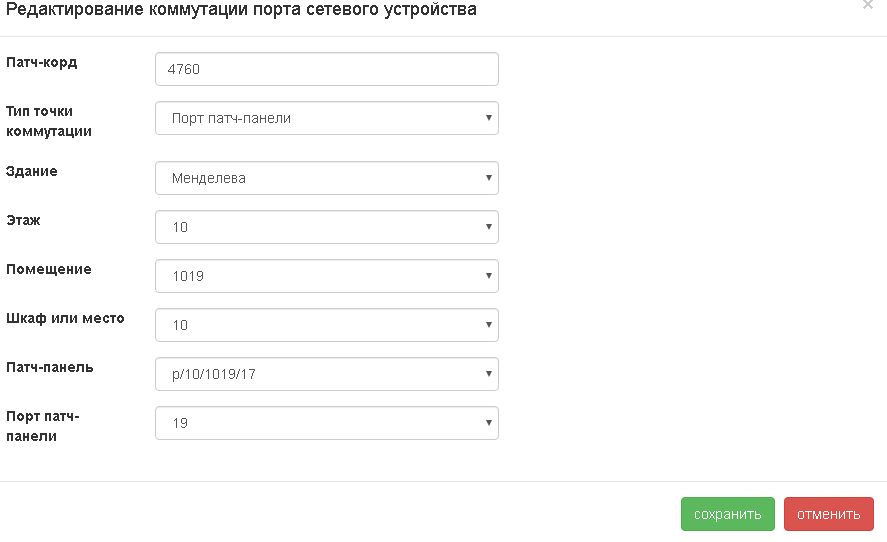

Любой порт можно скоммутировать с портом патч-панели, портом сетевого устройства либо розеткой с помощью патч-корда.

image83-1

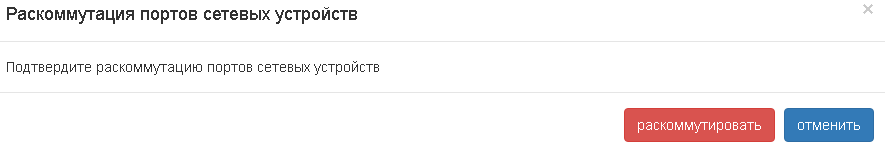

В программе есть возможность выбрать сразу несколько портов и раскоммутировать их.

image83-2

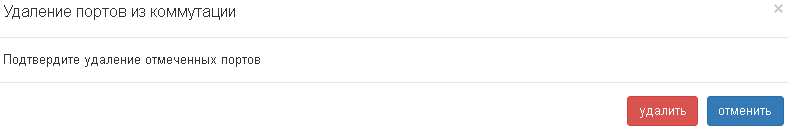

Удаление портов: можно выбрать сразу несколько портов и удалить их. При этом будут удалены связанные данные с Отчета по сети.


Кликнув на имя порта можно просмотреть подробную информацию о нем.

image85-1 image85-2

Подпункт Меню «Патч-панели»

Подпункт меню содержит информацию о патч-панелях. Патч-панели можно добавлять, редактировать, удалять.

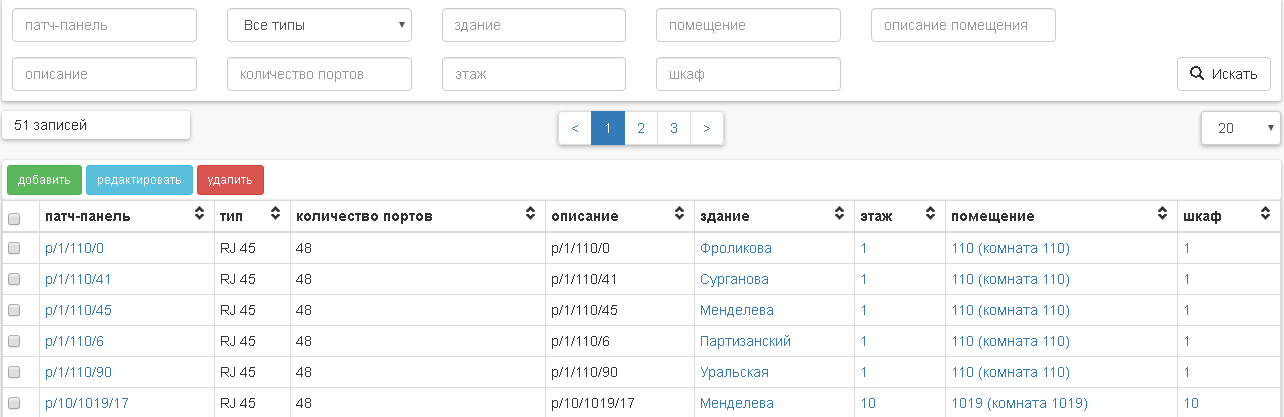

Столбцы таблицы:

  • патч-панель;
  • тип;
  • количество портов;
  • описание;
  • здание;
  • этаж;
  • помещение;
  • шкаф.

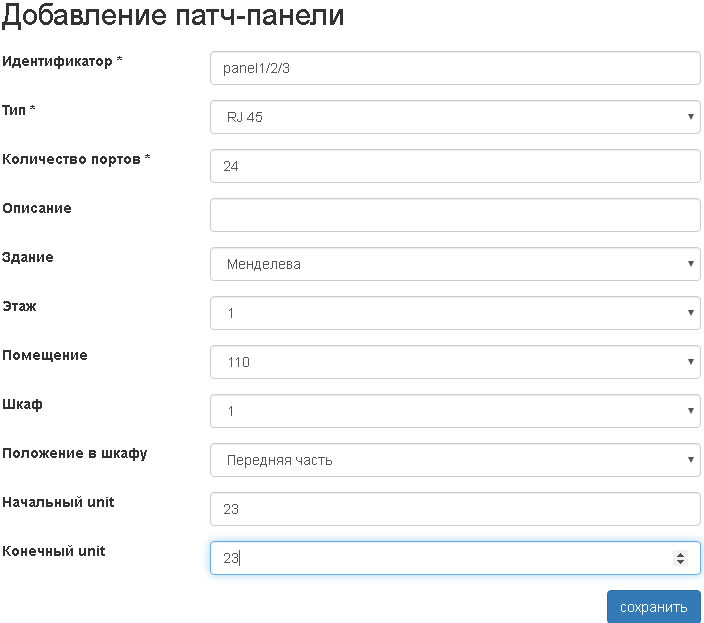

При добавлении патч-панели нужно указать:

  • Идентификатор - уникальный идентификатор патч-панели;
  • Тип;
  • Количество портов;
  • Описание (опционально);
  • Здание;
  • Этаж;
  • Помещение;
  • Шкаф;
  • Положение в шкафу;
  • Начальный unit;
  • Конечный unit.

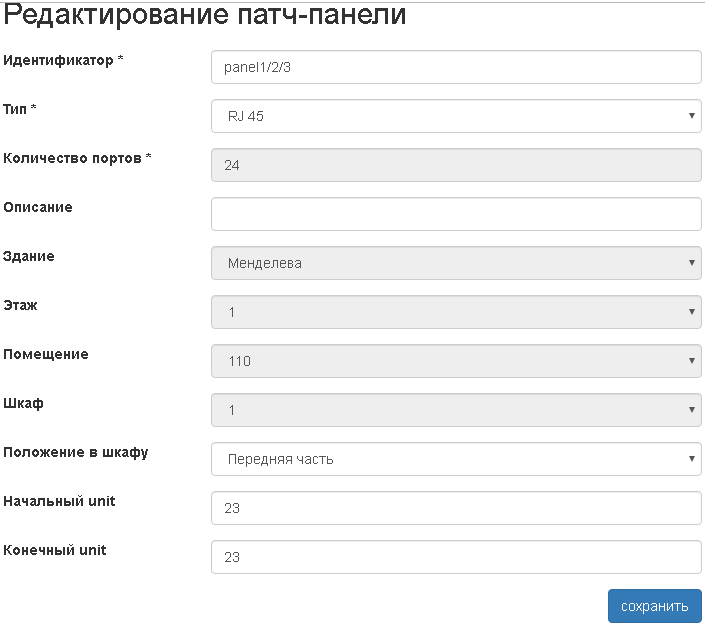

Редактирование патч-панели аналогично её добавлению.

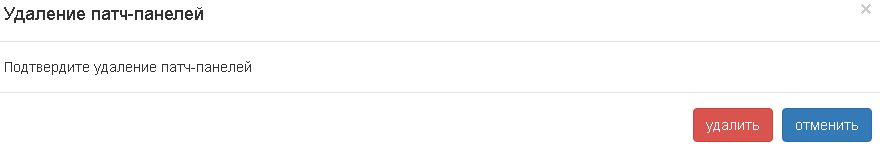

Удаление патч-панелей: можно выбрать сразу несколько патч-панелей и удалить их. При этом будут удалены все порты этих патч-панелей.

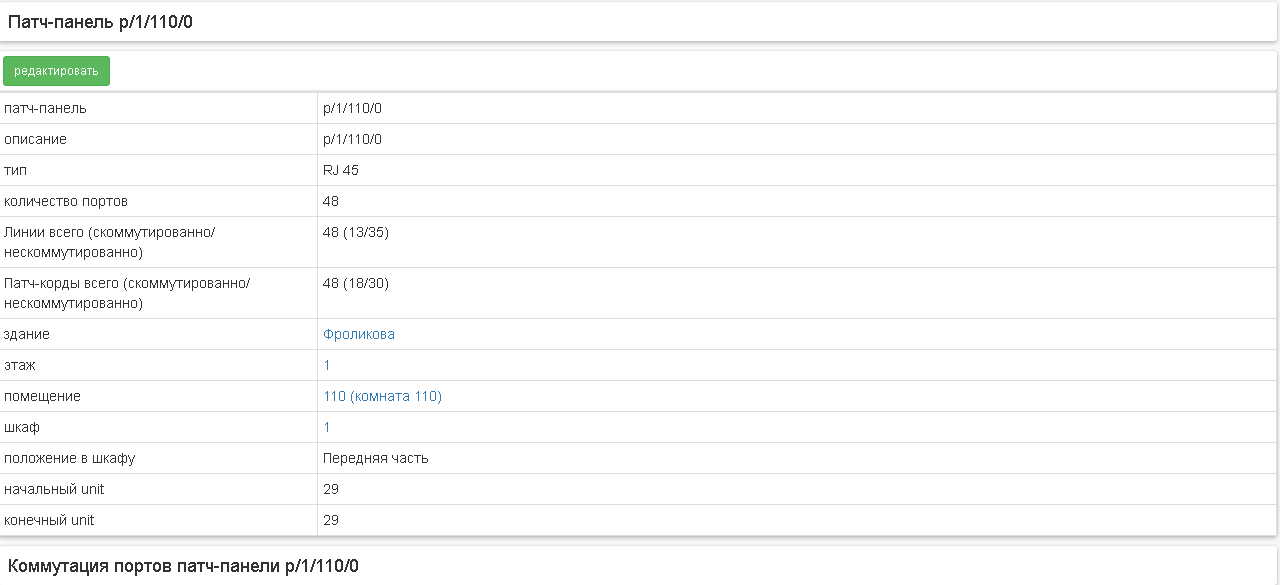

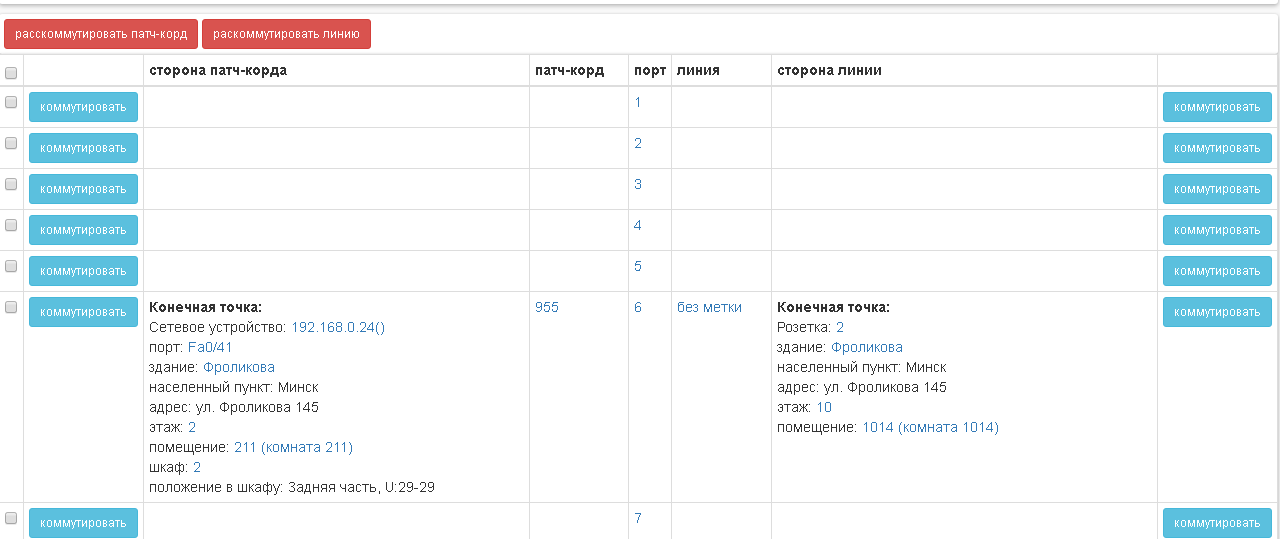

Кликнув на патч-панель можно просмотреть подробную информацию о ней и её портах.

image90 image91

Подпункт Меню «Порты патч-панелей»

Подпункт меню содержит информацию о коммутации портов патч-панелей Порты можно коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv. По портам можно осуществлять поиск.

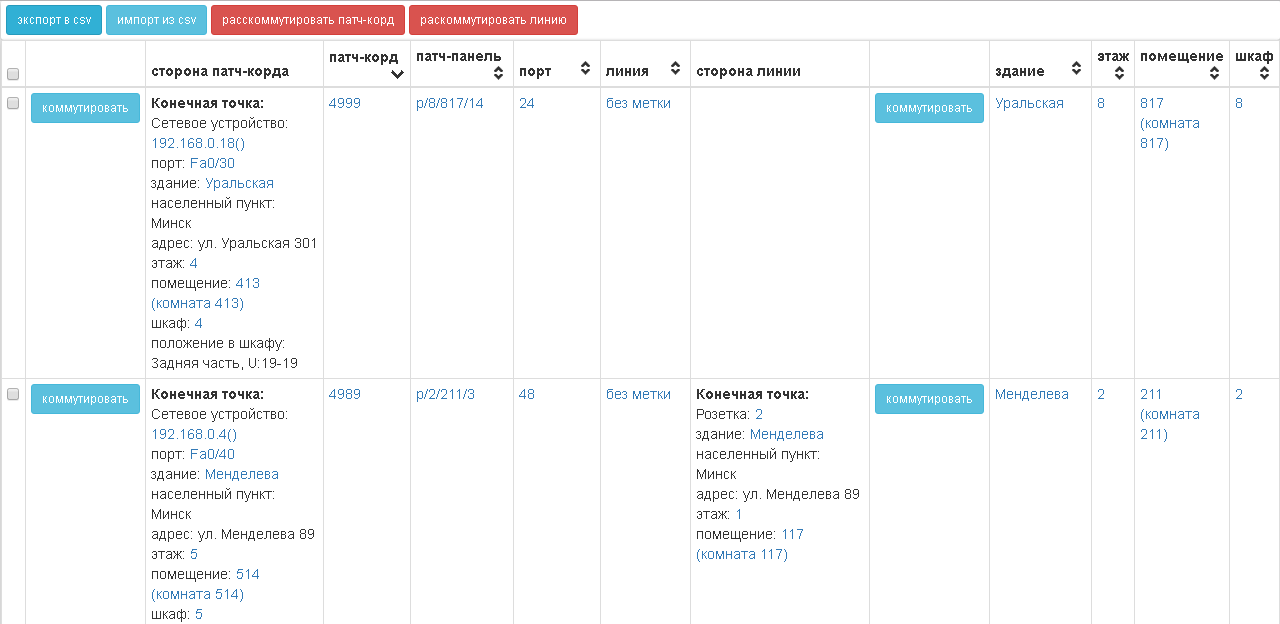

Столбцы таблицы:

  • сторона патч-корда;
  • патч-корд;
  • патч-панель;
  • порт;
  • линия;
  • сторона линии;
  • здание – здание, где размещена патч-панель;
  • этаж – этаж, где размещена патч-панель;
  • помещение – помещение, где размещена патч-панель;
  • шкаф – шкаф, где размещена патч-панель.

Экспорт в csv: экспортировать информацию о коммутации всех портов патч-панелей в csv файл. Кодировка файла – UTF-8. Разделитель – точка с запятой.

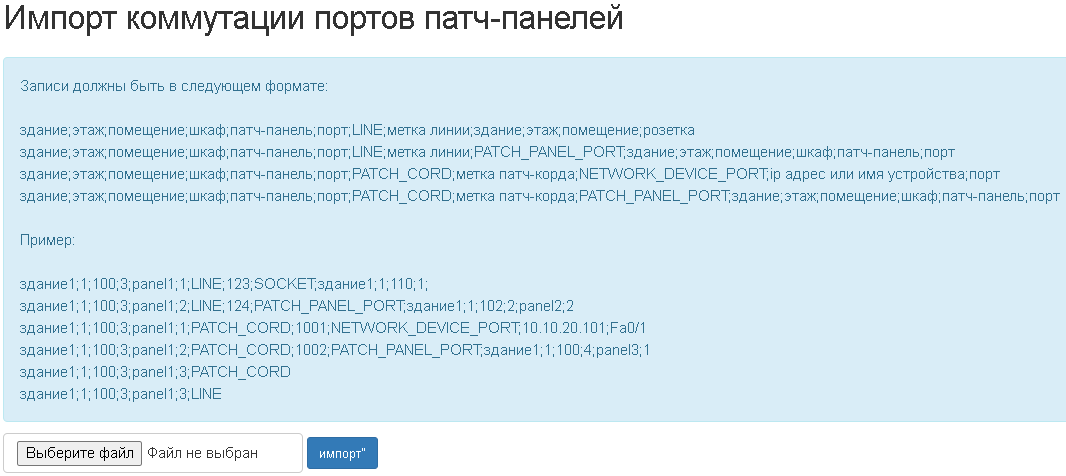

Импорт из csv: импортировать информацию о коммутации портов патч-панелей из csv файла.


Примечание

  • Разделитель – точка с запятой.
  • Для корректного отображения русских символов файл должен быть в кодировке UTF-8 без BOM.
  • Для редактирования csv файлов рекомендуется использовать Libre Office Calc.

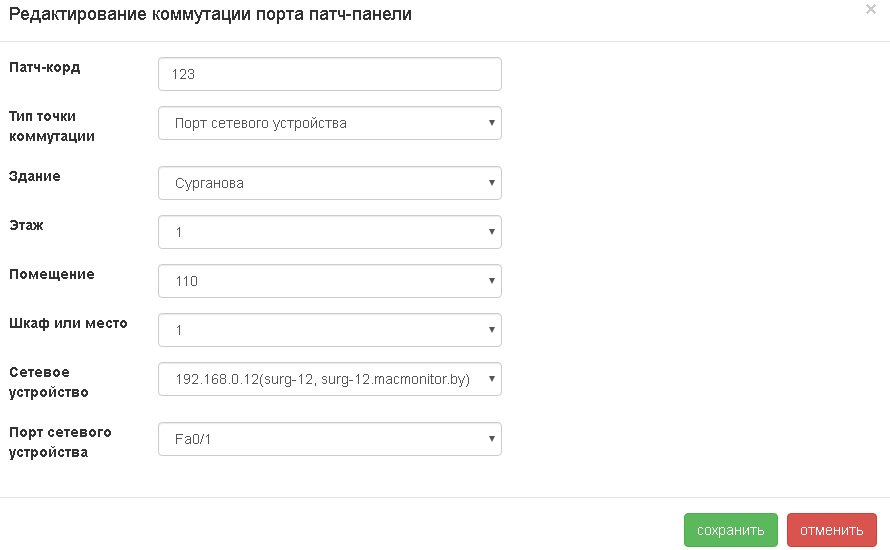

Любой порт патч-панели можно скоммутировать с портом портом сетевого устройства или портом патч-панели с помощью патч-корда.

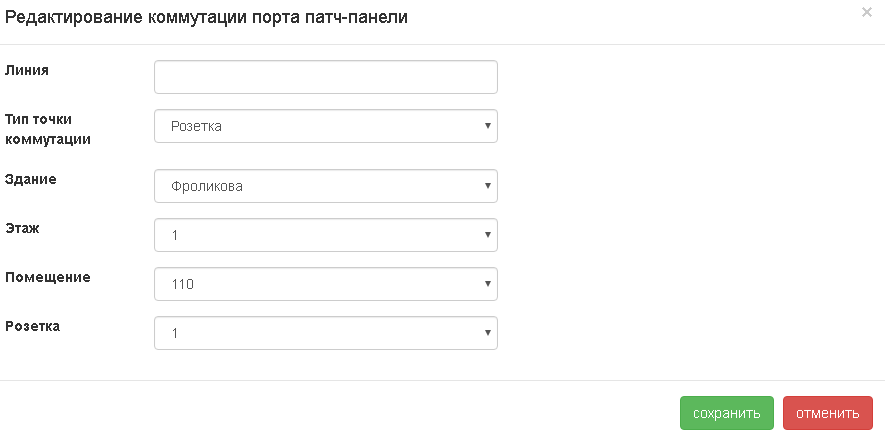

Любой порт патч-панели можно скоммутировать с сетевой розеткой или портом патч-панели с помощью линии.

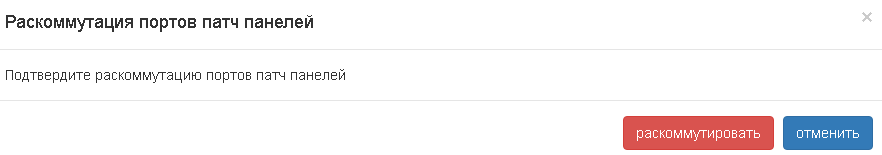

В программе есть возможность выбрать сразу несколько портов патч-панелей и раскоммутировать их линии и патч-корды.

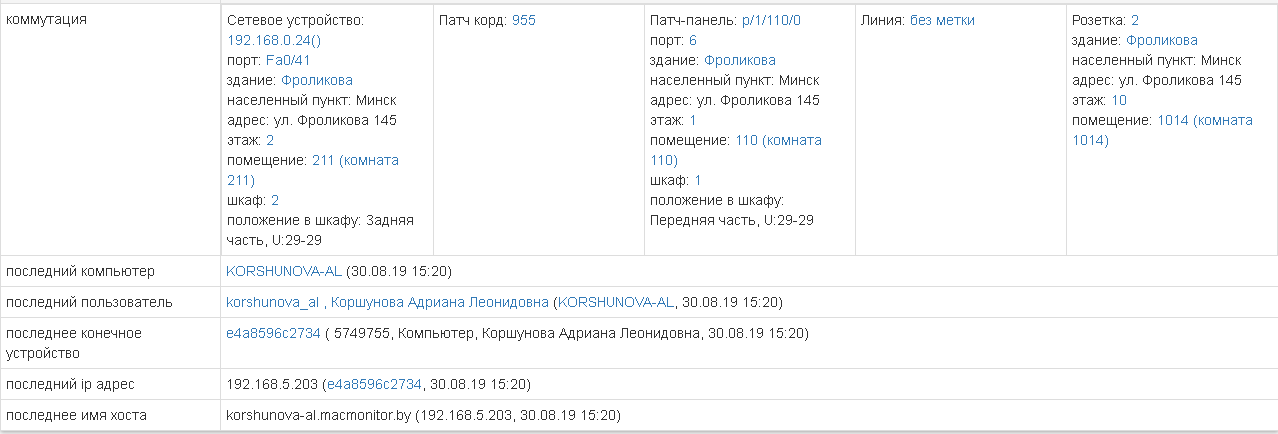

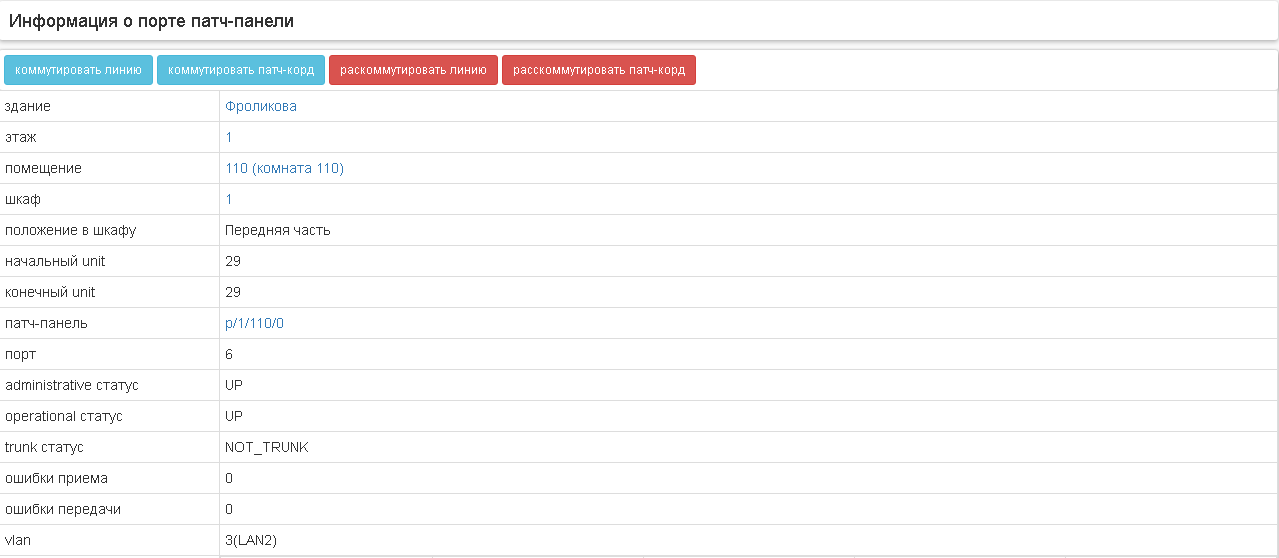

Кликнув на порт можно просмотреть подробную информацию о нем.

image97 image98

Подпункт Меню «Розетки»

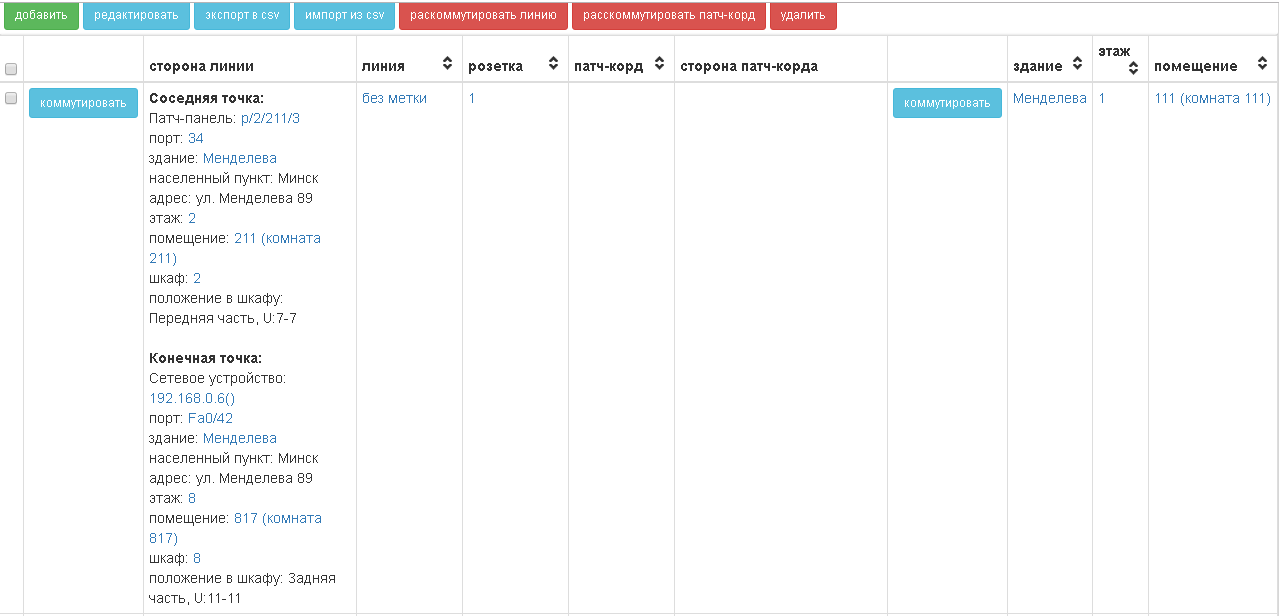

Подпункт меню содержит информацию о коммутации сетевых розеток Сетевые розетки можно добавлять, редактировать, удалять, коммутировать, раскоммутировать, экспортировать в csv, импортировать из csv. По розеткам можно осуществлять поиск.


Столбцы таблицы:

  • сторона линии;
  • линия;
  • розетка;
  • патч-корд;
  • сторона патч-корда
  • здание – здание, где размещена розетка;
  • этаж – этаж, где размещена розетка;
  • помещение – помещение, где размещена розетка.

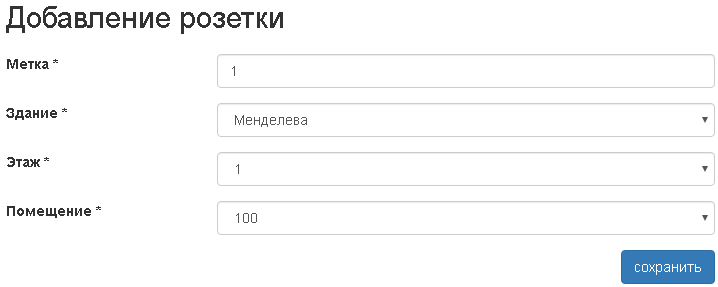

При добавлении розетки нужно указать:

  • Метка;
  • Здание;
  • Этаж;
  • Помещение.

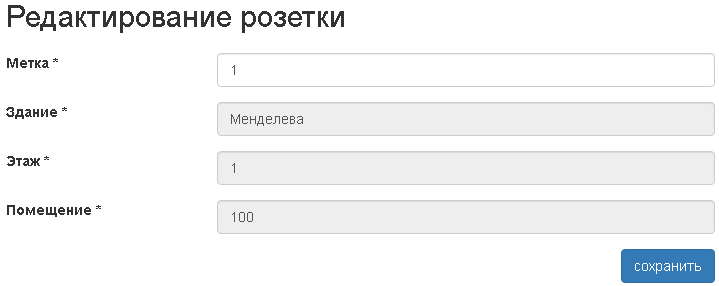

Редактирование розетки аналогично её добавлению.


Экспорт в csv: экспортировать информацию о коммутации всех розеток в csv файл. Кодировка файла – UTF-8. Разделитель – точка с запятой.

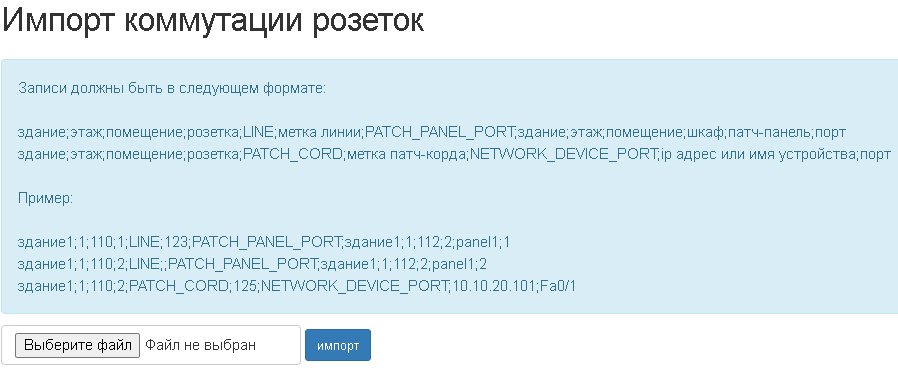

Импорт из csv: импортировать информацию о коммутации розеток из csv файла.


Примечание

  • Разделитель – точка с запятой.
  • Для корректного отображения русских символов файл должен быть в кодировке UTF-8 без BOM.
  • Для редактирования csv файлов рекомендуется использовать Libre Office Calc.

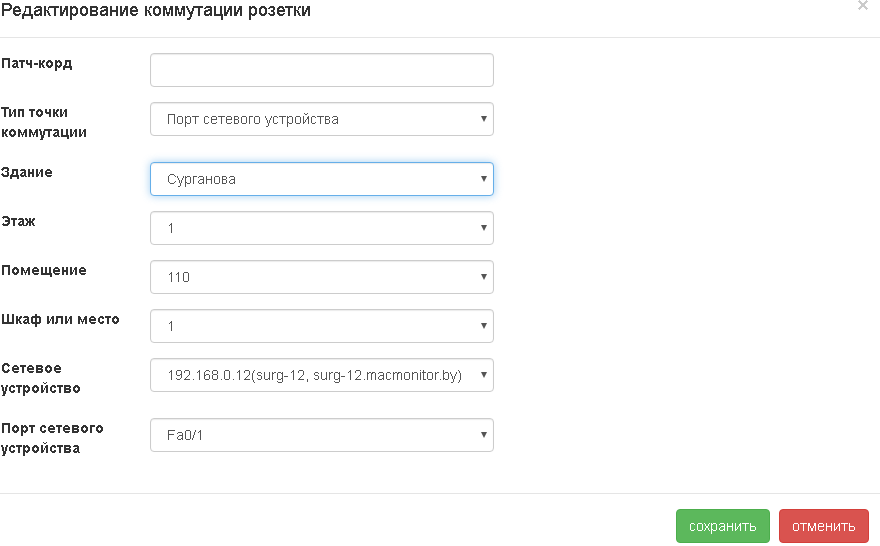

Любую розетку можно скоммутировать с портом портом сетевого устройства с помощью патч-корда.

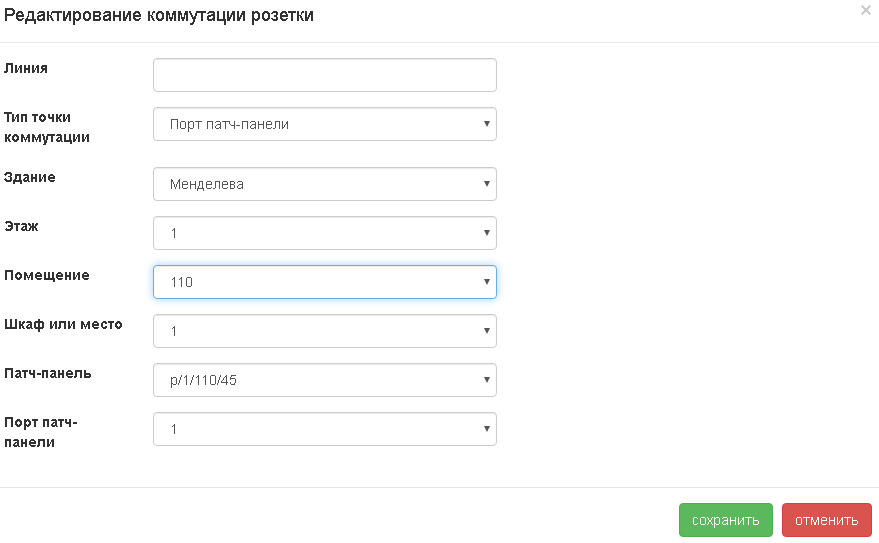

Любую розетку можно скоммутировать с портом патч-панели с помощью линии.

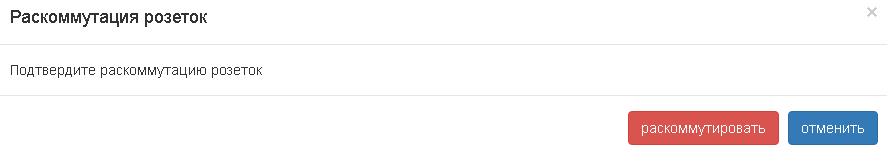

В программе есть возможность выбрать сразу несколько розеток и раскоммутировать их линии и патч-корды.

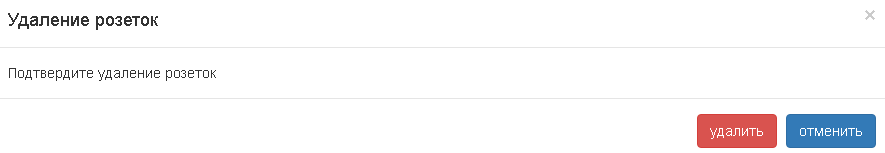

Удаление розеток: можно выбрать сразу несколько розеток и удалить их.

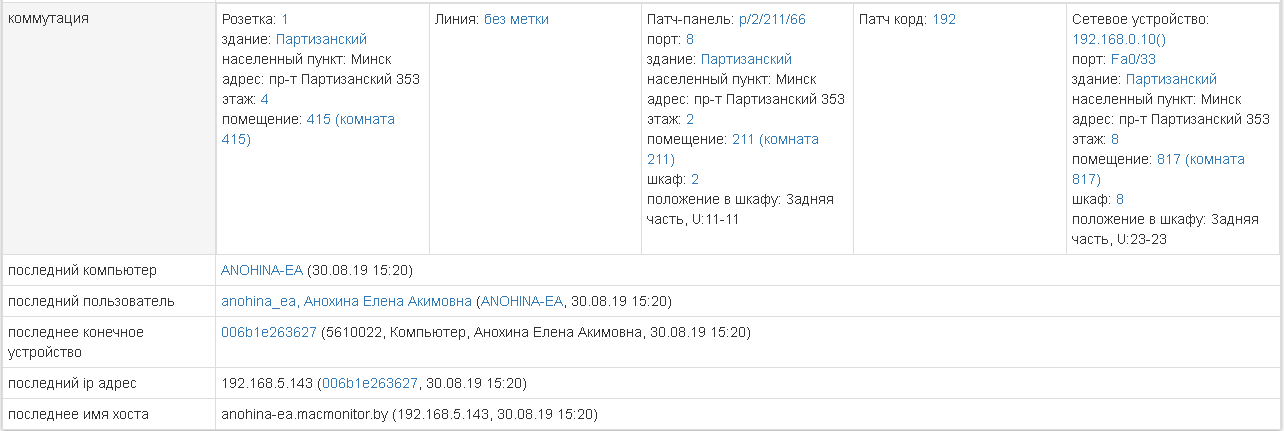

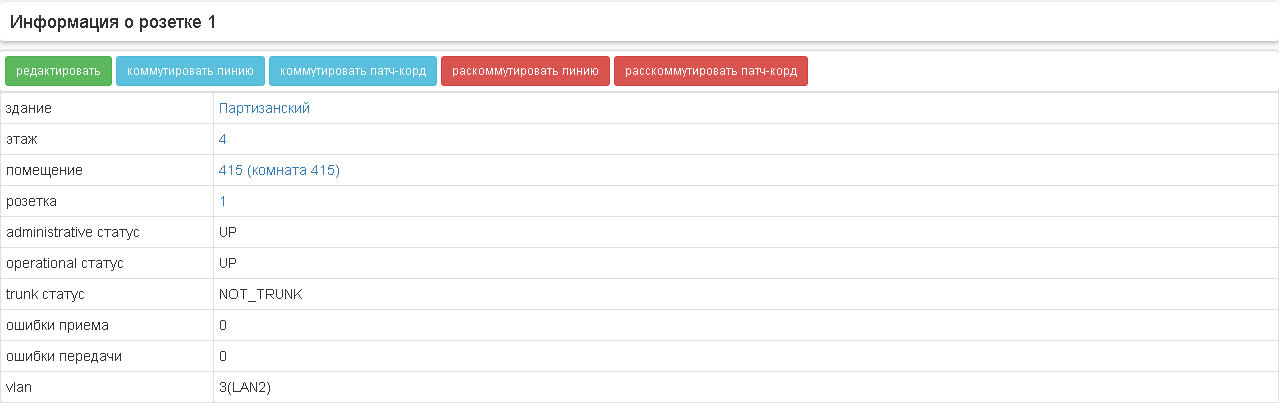

Кликнув на розетку можно просмотреть подробную информацию о ней.

image107 image108

Подпункт Меню «Линии»

Подпункт меню содержит информацию о линиях связи между портами патч-панелей и сетевыми розетками. Линии в отличие от патч-кордов не имеют коннекторов на своих концах. Линии создаются автоматически при коммутации сетевых розеток и портов патч-панелей. Линии можно редактировать и удалать.


Столбцы таблицы:

  • сторона 1;
  • линия;
  • сторона 2.

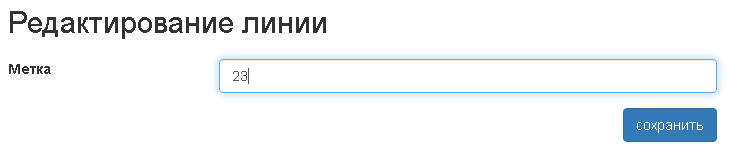

При редактировании линии можно укзать ее метку.

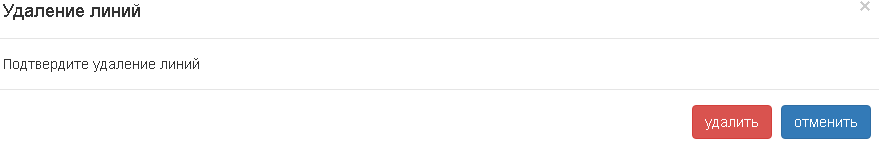

Удаление линий: можно выбрать сразу несколько линий и удалить их.

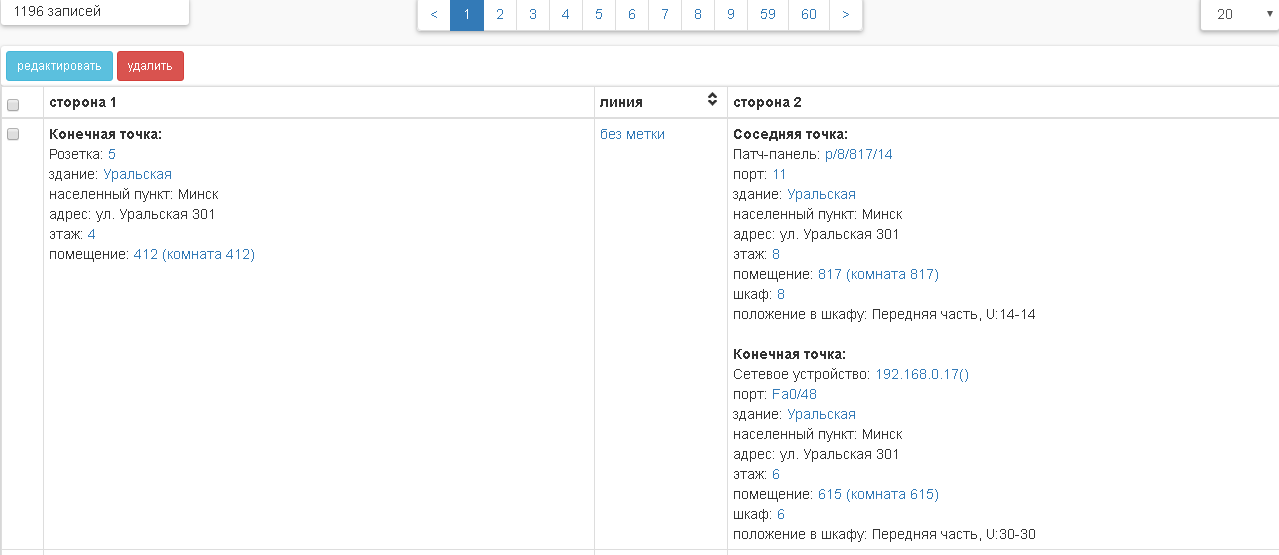

Кликнув на линию можно просмотреть подробную информацию о ней.

image112 image113

Подпункт Меню «Патч-корды»

Подпункт меню содержит информацию о патч-кордах, которые связывают между собой порты патч-панелей, порты сетевых устройств и сетевые розетки. Патч-корды в отличие от линий имеют коннекторы на своих концах. Патч-корды создаются автоматически при коммутации портов сестевых устройств, портов патч-панелей и сетевых розеток. Патч-корды можно редактировать и удалять.


Столбцы таблицы:

  • сторона 1;
  • патч-корд;
  • сторона 2.

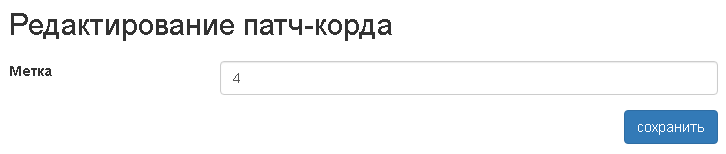

При редактировании патч-корда можно указать его метку.

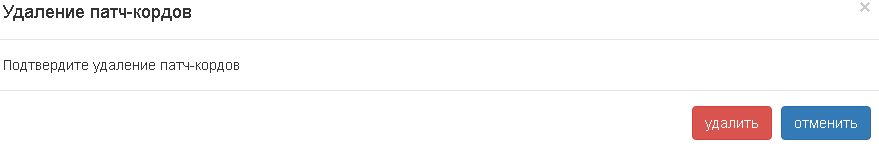

Удаление патч-кордов: можно выбрать сразу несколько патч-кордов и удалить их.

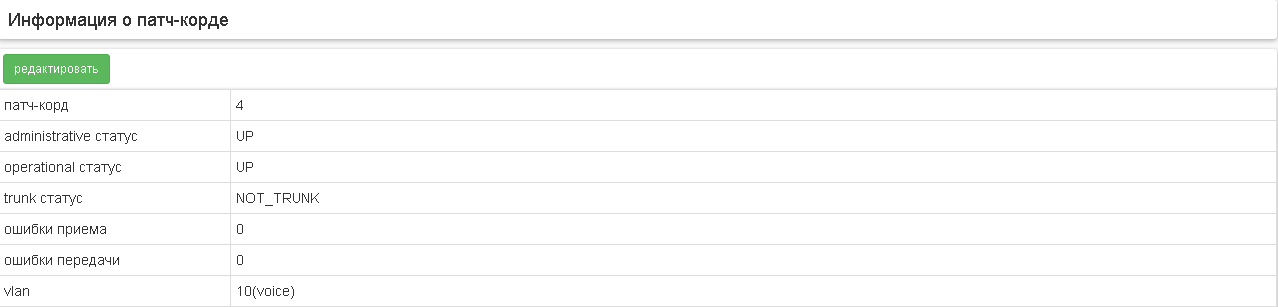

Кликнув на патч-корд можно просмотреть подробную информацию о нем.

image117 image118
