Настройка коммутации

Перед настройкой коммутации необходимо добавить сетевые устройства.

Добавление патч-панелей

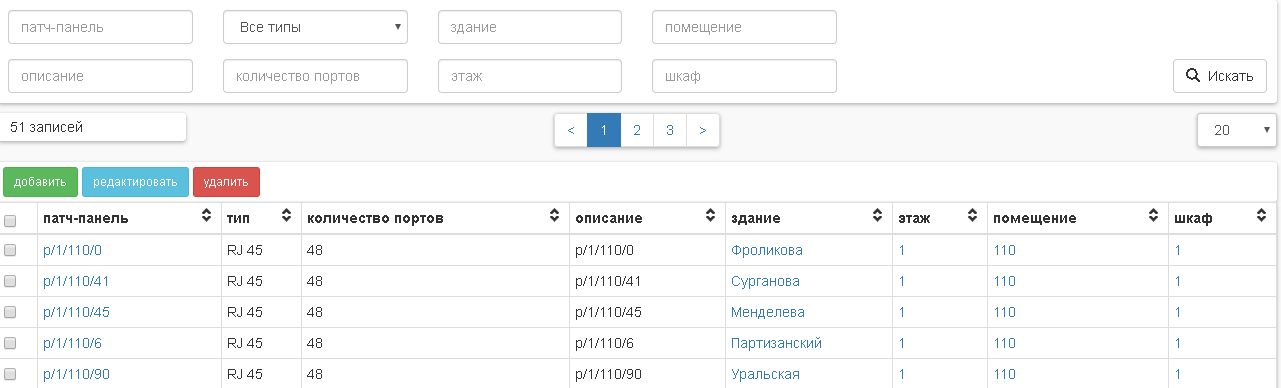

  1. Зайти в пункт меню Коммутация→Патч-панели.

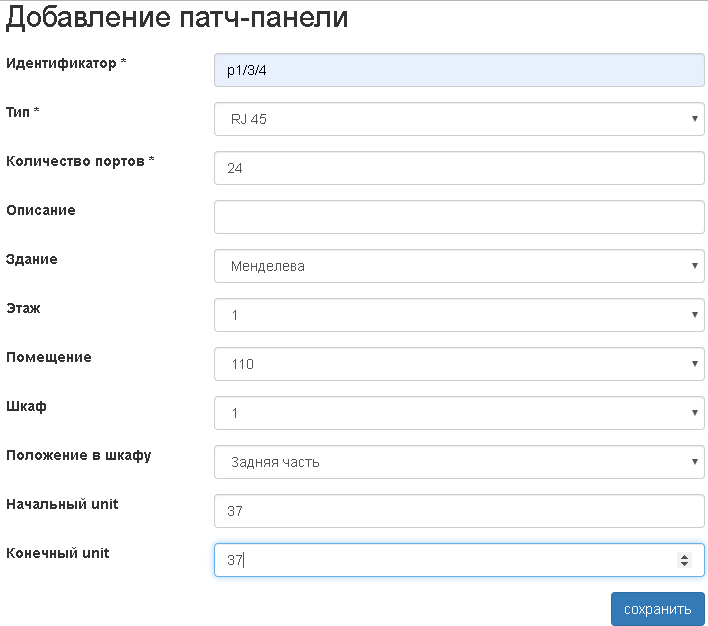

  1. Нажать кнопку добавить. Заполнить поля и нажать кнопку сохранить.


Идентификатор
Уникальный идентификатор патч-панели.
Тип
Тип патч-панели.
Количество портов
Количество портов.
Описание
Описание.
Здание
Здание, где размещена патч-панель.
Этаж
Этаж, где размещена патч-панель.
Помещение
Помещение, где размещена патч-панель.
Шкаф
Шкаф, где размещена патч-панель.
Положение в шкафу
Положение в шкафу.
Начальный unit
Начальный unit.
Конечный unit
Конечный unit.
  1. Выполнить пункт 2 для необходимого количества патч-панелей.


Добавление и коммутация портов сетевых устройств

Порты могут быть добавлены и скоммутированы вручную по одному, либо массово импортированы из csv-файла.

Ручное добавление

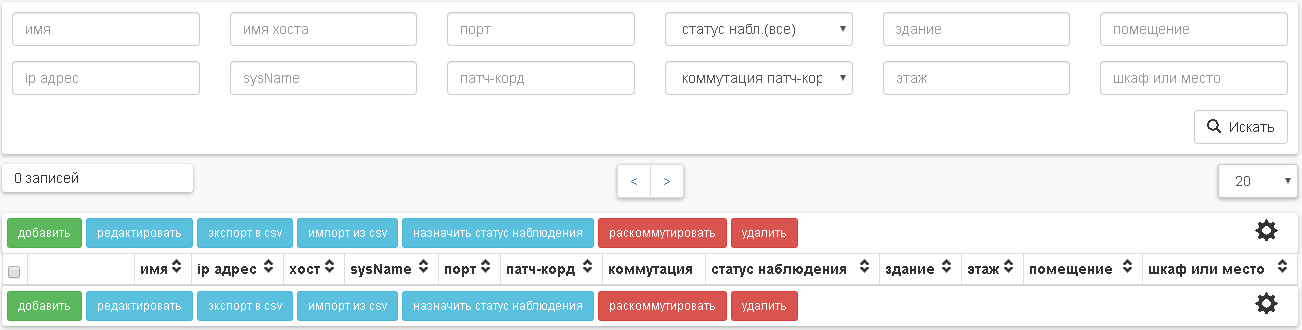

  1. Зайти в пункт меню Коммутация→Порты.

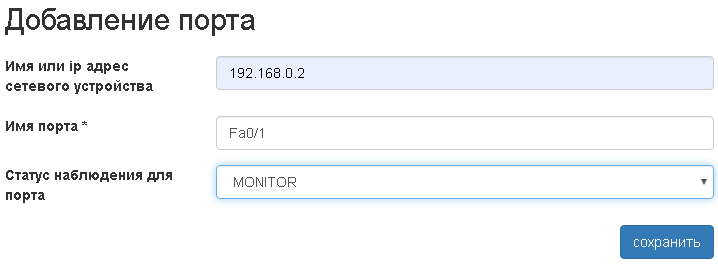

  1. Для ручном добавления порта необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.

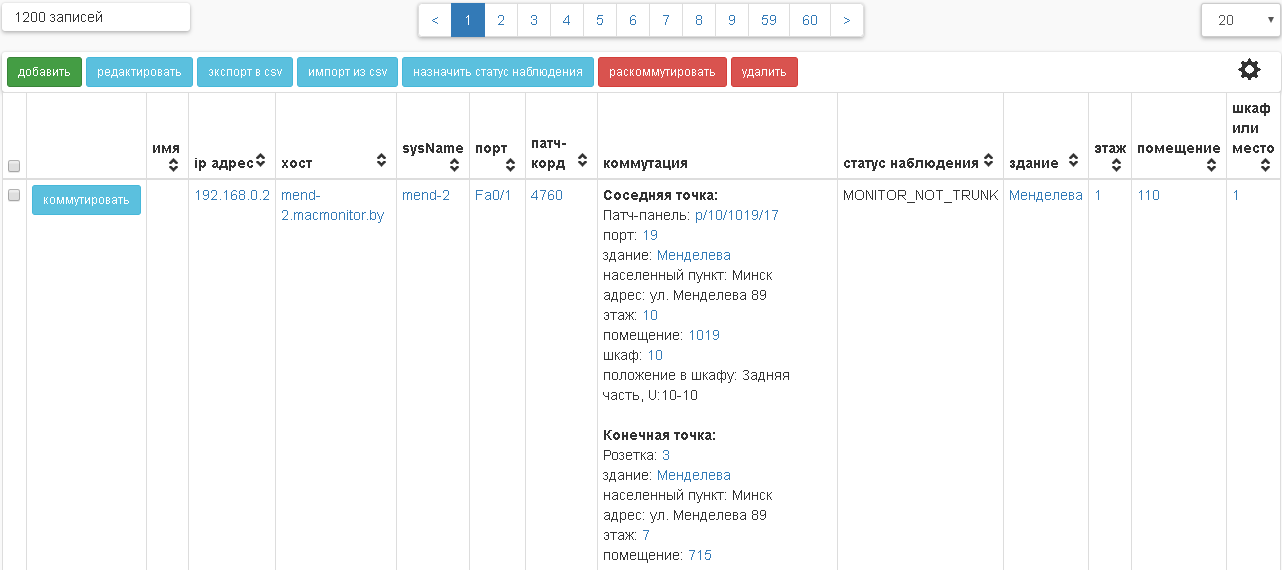

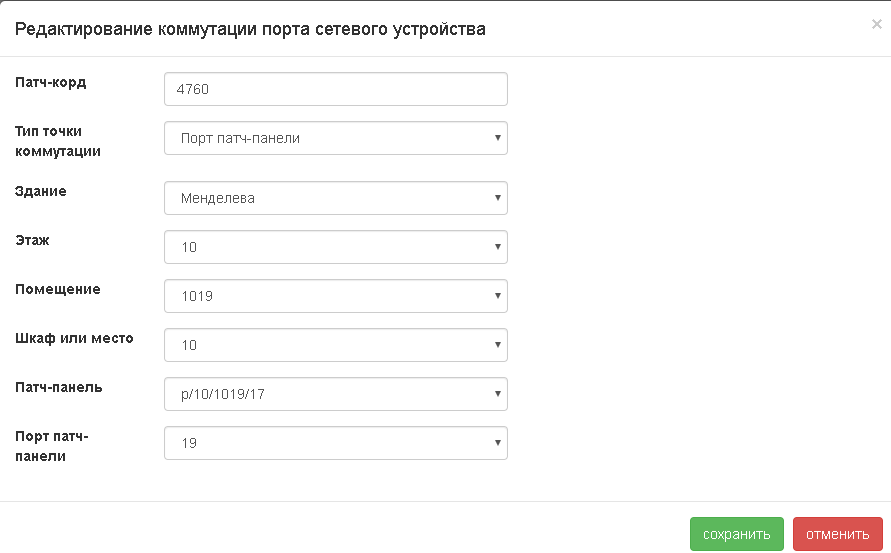

  1. Скоммутировать порт с портом патч-панели, портом другого сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить.


  1. Выполнить пункты 2-3 для необходимого количесва портов.

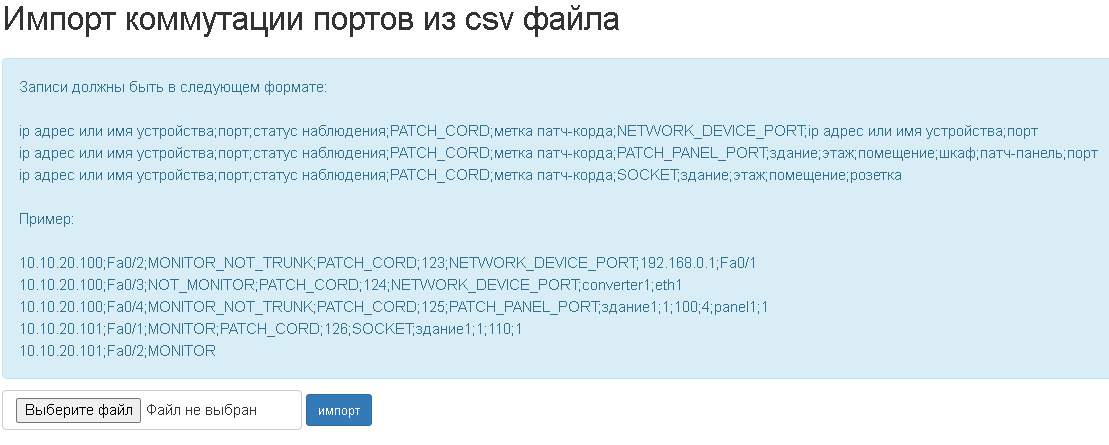

Импорт из файла

  1. Зайти в пункт меню Коммутация→Порты.


  1. Нажать кнопку «импорт из csv».


  1. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.

Коммутация портов патч-панелей

Порты патч-панелей создаются при создании патч-панели и отдельно созданы быть не могут.

Порты могут быть скоммутированы вручную по одному, либо коммутация может быть массово импортирована из csv-файла.

Ручная коммутация

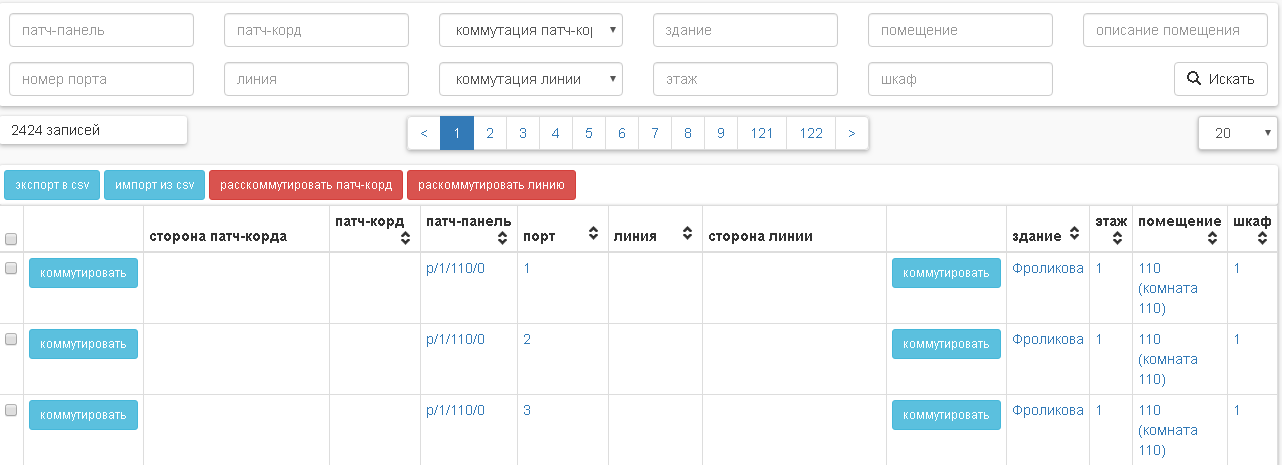

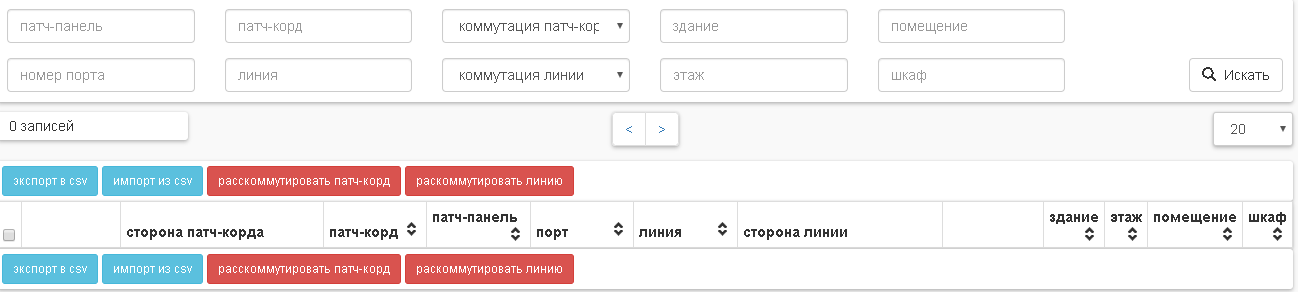

  1. Зайти в пункт меню Коммутация→Порты патч-панелей.

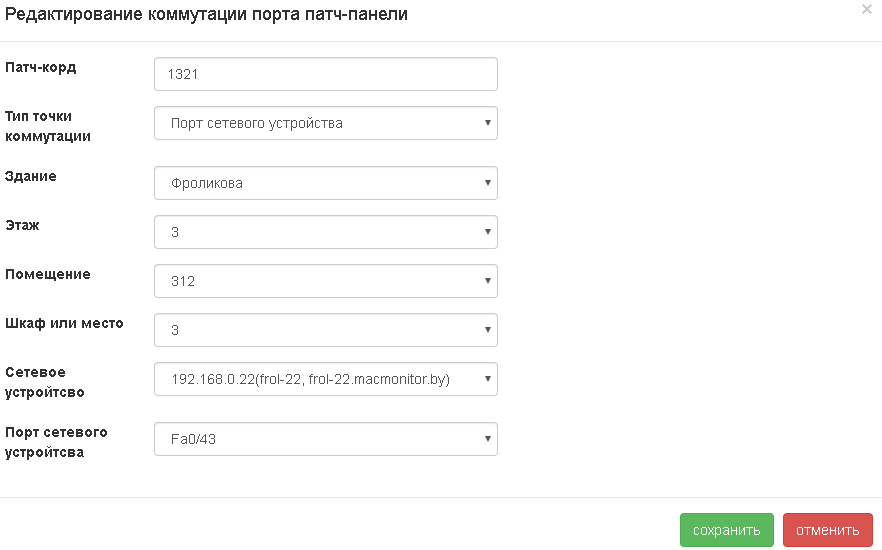

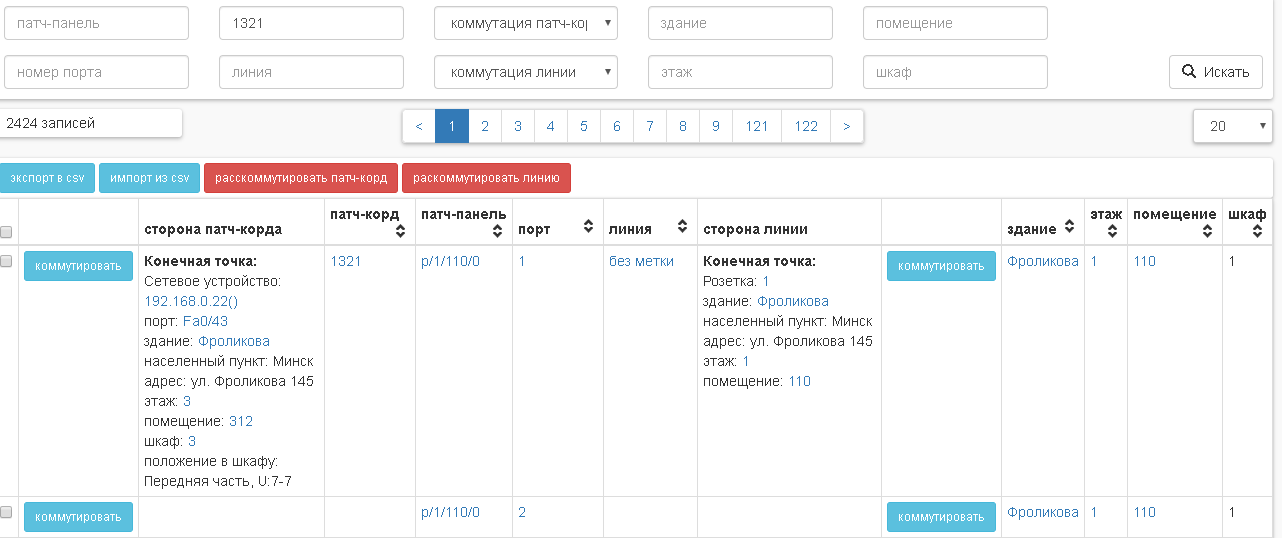

  1. Скоммутировать порт с другим портом патч-панели, портом сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать порт можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.


  1. Выполнить пункты 1-2 для необходимого количесва портов.

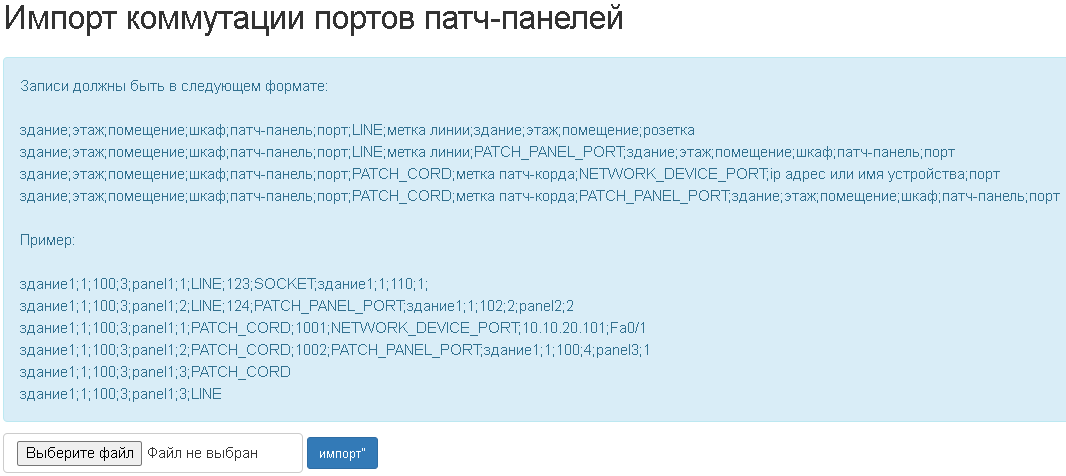

Импорт коммутации из файла

  1. Зайти в пункт меню Коммутация→Порты патч-панелей.


  1. Нажать кнопку «импорт из csv».


  1. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.

Добавление и коммутация розеток

Розетки могут быть добавлены и скоммутированы вручную по одной, либо массово импортированы из csv-файла.

Ручное добавление

Розетки могут быть добавлены по одной или массово. Для массового добавления розеток необходимо зайти в Места→Помещения. Кликнуть на нужное помещение. Нажать «добавить розетки массово», заполнить поля и нажать сохранить.

Добавление и коммутация одной розетки

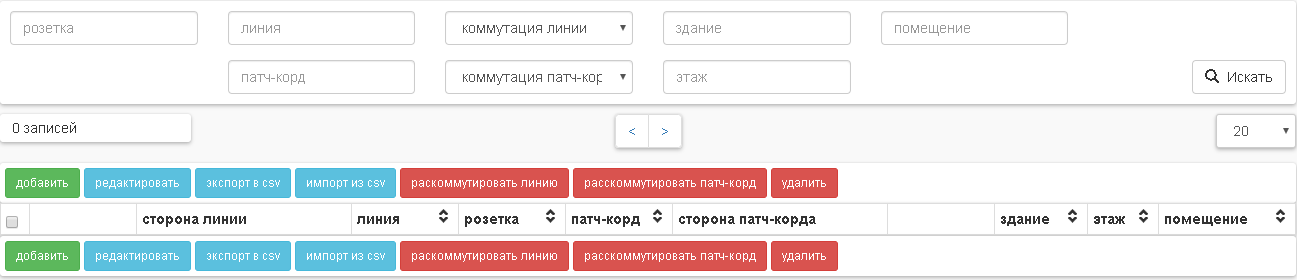

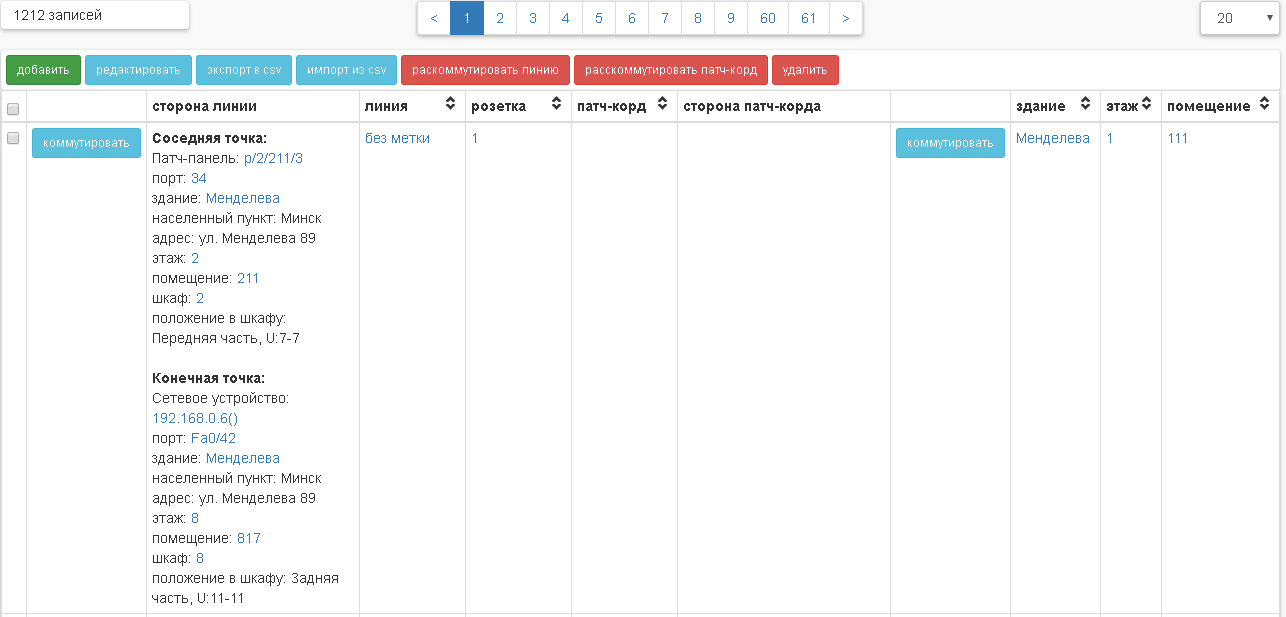

  1. Зайти в пункт меню Коммутация→Розетки.

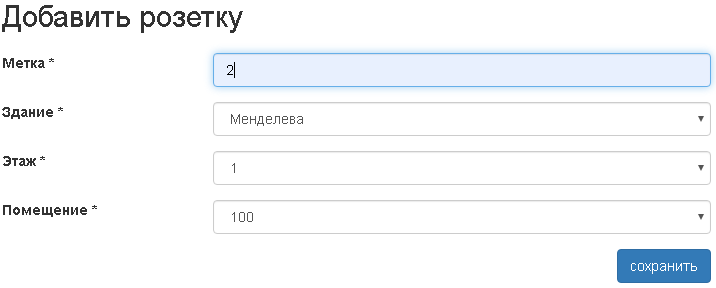

  1. Для ручном добавления розетки необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.

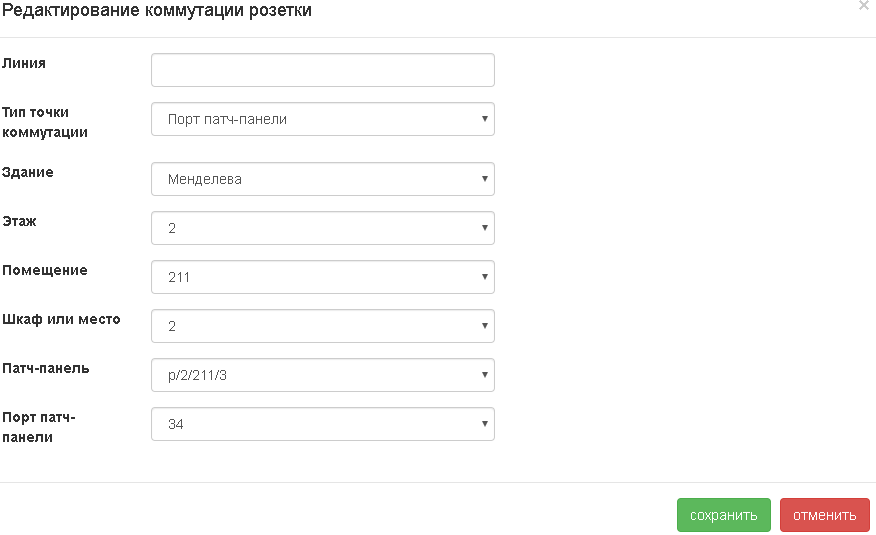

  1. Скоммутировать розетку с портом патч-панели, портом сетевого устройства. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать розетку можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.


  1. Выполнить пункты 2-3 для необходимого количесва розеток.


Импорт из файла

  1. Зайти в пункт меню Коммутация→Розетки.

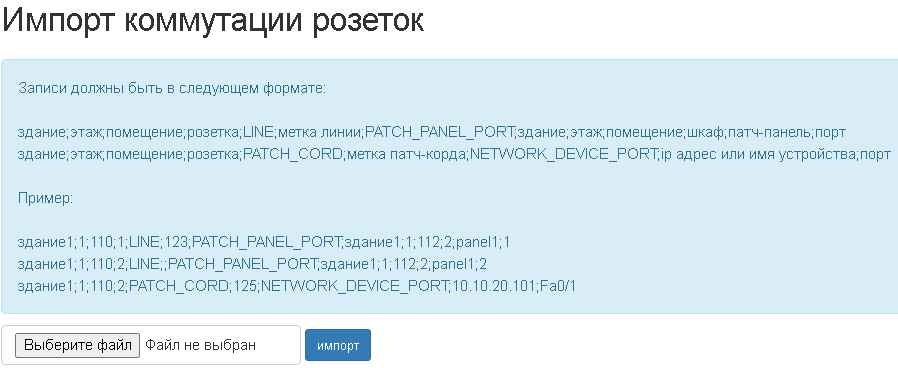

  1. Нажать кнопку «импорт из csv».


  1. Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.
