Устройства

Пункт меню «Устройства» содержит в себе 3 подпункта:

  • Сетевые устройства;
  • Конечные устройства;
  • Группы.


Подпункт меню «Сетевые устройства»

Вкладка «Инфо»

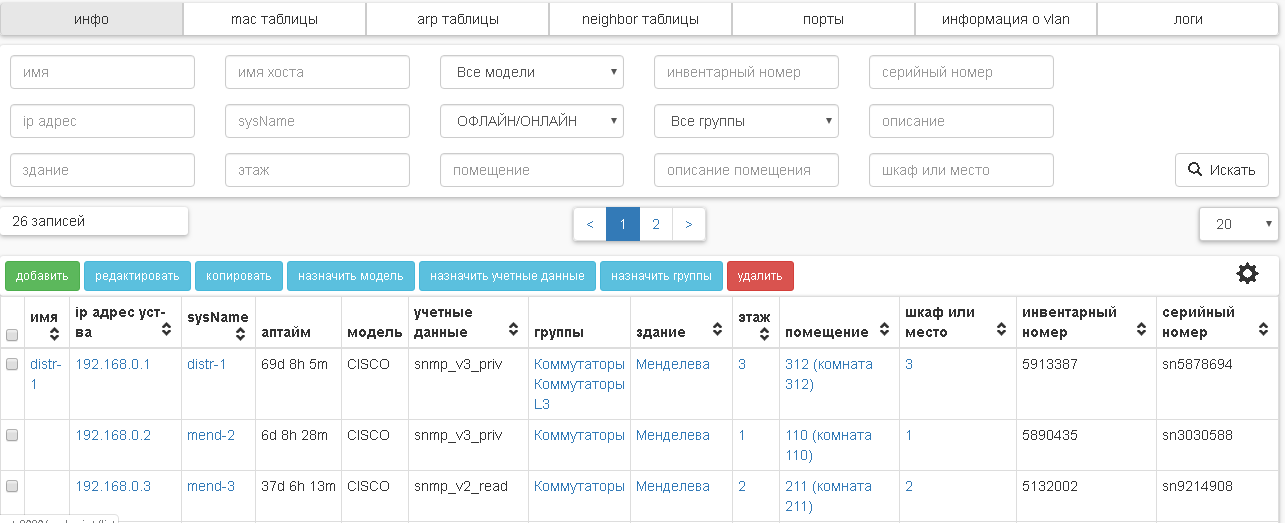

На этой вкладке приведены все сетевые устройства. Сетевые устройства можно добавлять, редактировать, копировать, удалять, назначать им модель, место, группы, учетные данные. Можно осуществлять поиск по сетевым устройствам, используя фильтры.

При добавлении, редактировании, копировании сетевого устройства можно провести его тест доступности по SNMP протоколу.


Описание столбцов таблицы (столбцы можно выбрать, нажав на значок шестеренки):

  • имя - имя сетевого устройства;

  • ip адрес уст-ва – ip адрес сетевого устройства;

  • хост – имя хоста сетевого устройства, получается с помощью обратного dns запроса;

  • sysName – snmp sysName;

  • sysObjectId – snmp sysObjectId;

  • sysDescr – snmp sysDescr;

  • uptime – период времени с последнего включения устройства;

  • модель – модель устройства.

    Примечание

    На данный момент доступны следующие модели устройств:

    • CISCO – сетевые устройства фирмы Cisco;
    • HP1900/2900 – коммутаторы фирмы Hewlett Packard 1900, 2900 серий;
    • HP7500 – коммутаторы фирмы Hewlett Packard 7500 серии, без поддержки сбора ipv6 neighbor таблиц;
    • DLINK - коммутаторы фирмы D-Link;
    • MIKROTIK - сетевые устройства фирмы MikroTik, без поддержки сбора vlan и neighbor таблиц, при добавлении устройств данной модели необходимо включать опцию «Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети»;
    • Другое snmp устройство – простое сетевое устройство, которое будет опрошено по протоколу SNMP только для сбора следующих параметров snmp: sysName, sysObjectId, sysDescr, uptime;
    • Другое не snmp устройство – простое сетевое устройство, которое не будет опрошиваться по snmp протоколу. Пример: медиаконвертер.

    Примечание

    Если ваше сетевое устройство не поддерживатеся, прочтите Добавление неподдерживаемого сетевого устройства

  • учетные данные - учетные данные, которые используются при опросе сетевого устройства;

  • группы – группы, в которые входит сетевое устройство;

  • здание – здание, где размещено сетевое устройство;

  • населенный пункт – населенный пункт, где размещено сетевое устройство;

  • адрес – адрес здания, где размещено сетевое устройство;

  • этаж – этаж, где размещено сетевое устройство;

  • помещение – помещение, где размещено сетевое устройство;

  • шкаф или место – шкаф или место, где размещено сетевое устройство.

  • инвентарный номер;

  • серийный номер;

  • описание.

При добавлении сетевого устройства необходимо указать:

Имя (опционально, если задан ip адрес)
Имя сетевого устройства.
Ip адрес (опционально, если задано имя; обязательно, если требуется опрос по snmp)
ip адрес сетевого устройства.
Модель
Модель устройства.

Примечание

На данный момент доступны следующие модели устройств:

  • CISCO – сетевые устройства фирмы Cisco;
  • HP1900/2900 – коммутаторы фирмы Hewlett Packard 1900, 2900 серий;
  • HP7500 – коммутаторы фирмы Hewlett Packard 7500 серии, без поддержки сбора ipv6 neighbor таблиц;
  • DLINK - коммутаторы фирмы D-Link;
  • MIKROTIK - сетевые устройства фирмы MikroTik, без поддержки сбора vlan и neighbor таблиц, при добавлении устройств данной модели необходимо включать опцию «Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети»;
  • Другое snmp устройство – простое сетевое устройство, которое будет опрошено по протоколу SNMP только для сбора следующих параметров snmp: sysName, sysObjectId, sysDescr, uptime;
  • Другое не snmp устройство – простое сетевое устройство, которое не будет опрошиваться по snmp протоколу. Пример: медиаконвертер.

Примечание

Если ваше сетевое устройство не поддерживатеся, прочтите Добавление неподдерживаемого сетевого устройства

Учетные данные
Учетные данные, которые используются при опросе сетевого устройства.
Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети
Если при просмотре записей arp таблицы данного устройства vlan id везде равен «-1» (неизвестный vlan), но необходимо, чтобы записи с ip адресами присутствовали в отчете по сети, то нужно включить эту опции. Рекомендуется использовать эту опцию для устройств фирмы MikroTik.
Использовать записи из arp таблицы с несовпадающим vlan для формирования отчета по сети
Если при просмотре записей arp таблицы данного устройства vlan id не совпадает с vlan id в mac таблицах, но необходимо, чтобы записи с ip адресами присутствовали в отчете по сети, то нужно включить эту опции. Использование этой опции не рекомендуется, вместо этого рекомендуется перенастроить сетевые устройства таким образом, чтобы vlan id в arp и mac таблицах совпадали.
Использовать записи из neighbor таблицы с неизвестным vlan для формирования отчета по сети
Аналогично опции «Использовать записи из arp таблицы с неизвестным vlan для формирования отчета по сети», только для ipv6 neighbor таблиц.
Использовать записи из neighbor таблицы с несовпадающим vlan для формирования отчета по сети -
Аналогично опции «Использовать записи из arp таблицы с несовпадающим vlan для формирования отчета по сети», только для ipv6 neighbor таблиц.
Инвентарный номер (опционально)
Инвентарный номер.
Серийный номер (опционально)
Серийный номер.
Описание (опционально)
Описание.
Группы (опционально)
Группы, в которые входит сетевое устройство.
Здание
Здание, где размещено сетевое устройство.
Этаж
Этаж, где размещено сетевое устройство.
Помещение
Помещение, где размещено сетевое устройство.
Шкаф или место.
Шкаф или место, где размещено сетевое устройство.
Положение в шкафу (для шкафа)
Положение в шкафу.
Начальный unit (для шкафа)
Начальный unit.
Конечный unit (для шкафа)
Конечный unit.

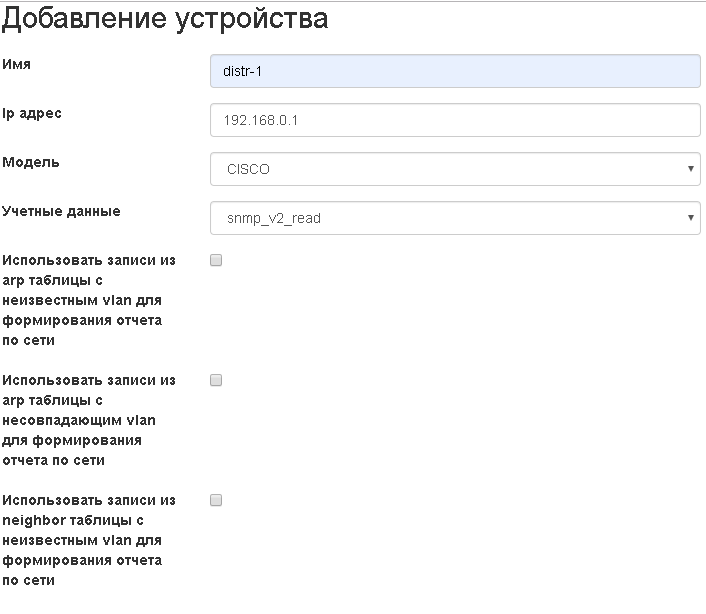

image36 image37

Примечание

Существует возможность протестировать доступность устройства по snmp. Для этого при добавлении устройства надо нажать кнопку «тест snmp».

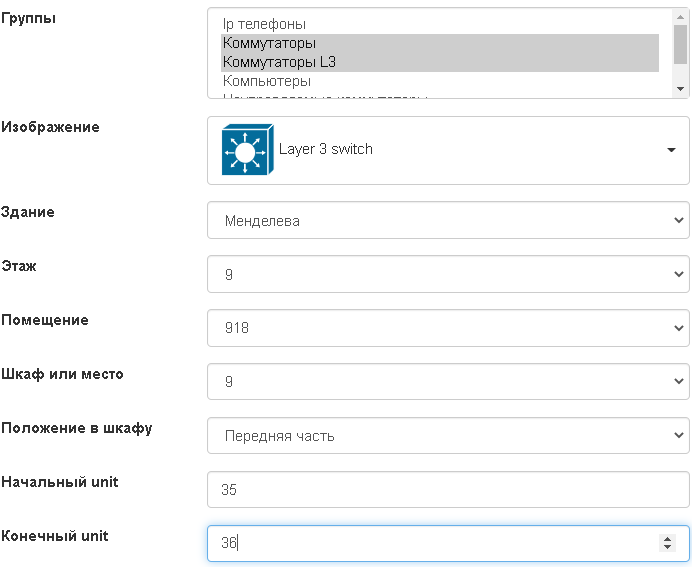

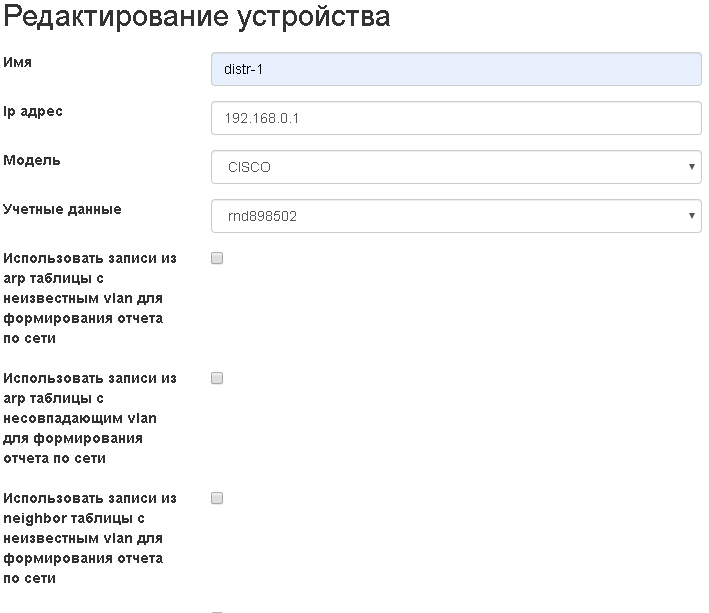

Редактирование и копирование сетевого устройства аналогично его добавлению.

image38 image39

Примечание

Копирование может быть использовано при наличии большого количества устройств с одинаковыми настройками, необходимо только прописать ip адрес нового устройства и его место расположения.

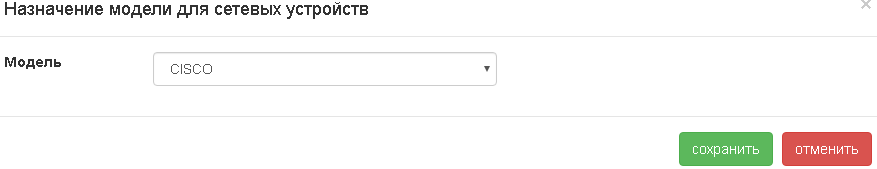

Назначение модели сетевым устройствам: можно выбрать сразу несколько сетевых устройств и назначить им модель.


Назначение учетных данных сетевым устройствам: можно выбрать сразу несколько сетевых устройств и назначить им учетные данные SNMP.


Назначение групп сетевым устройствам: можно выбрать сразу несколько сетевых устройств и добавить их в группы.

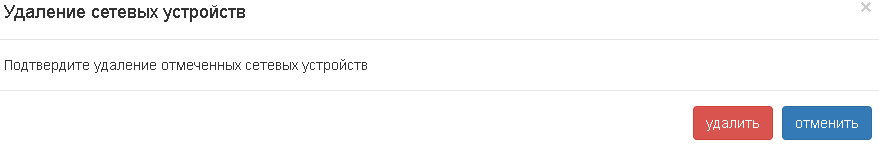

Удаление сетевых устройств: можно выбрать сразу несколько сетевых устройств и удалить их. При этом будут удалены все записи, связанные с этими устройствами из Сетевого отчета, Коммутации портов, mac, arp, neighbor, vlan таблиц, таблицы портов.


Кликнув на имя, ip адрес, хост, sysName сетевого устройства можно перейти на вкладку с детальной информацией о сетевом устройстве.

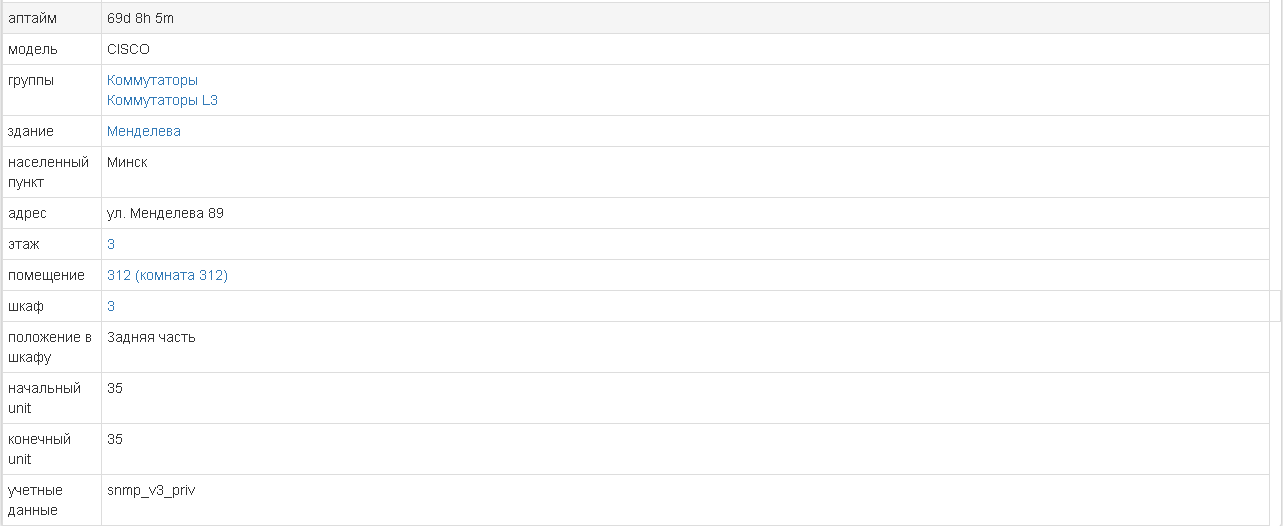

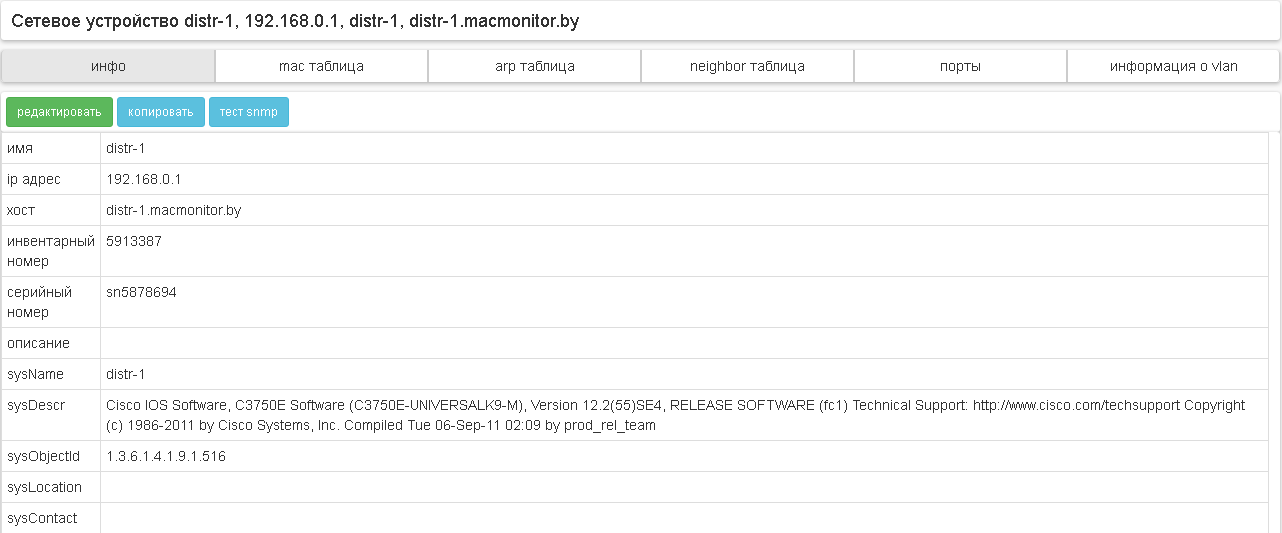

image45 image46

С вкладки детальной информации доступны вкладки: mac, arp, neighbor таблицы, информация о портах и vlan для этого сетевого устройства.

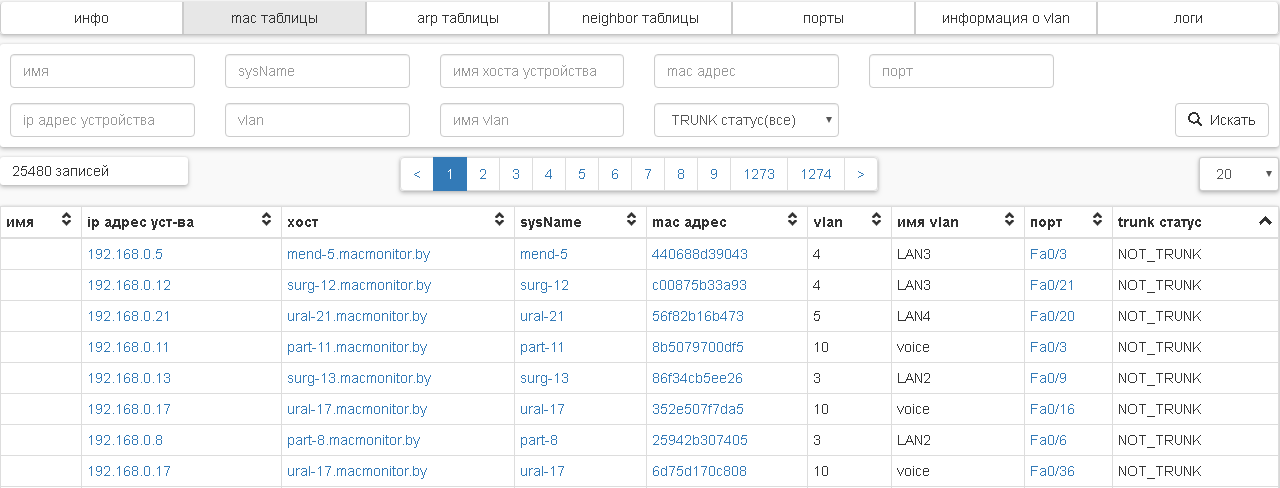

Вкладка «mac таблицы»

На данной вкладке приведены mac таблицы сетевых устройств. По mac таблицам можно осуществлять поиск.

Примечание

Mac таблицы обновляются в соответствии с опцией «Период обновления отчетов» в Глобальных настройках программы.

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • mac адрес;
  • vlan;
  • имя vlan;
  • порт;
  • trunk статус.

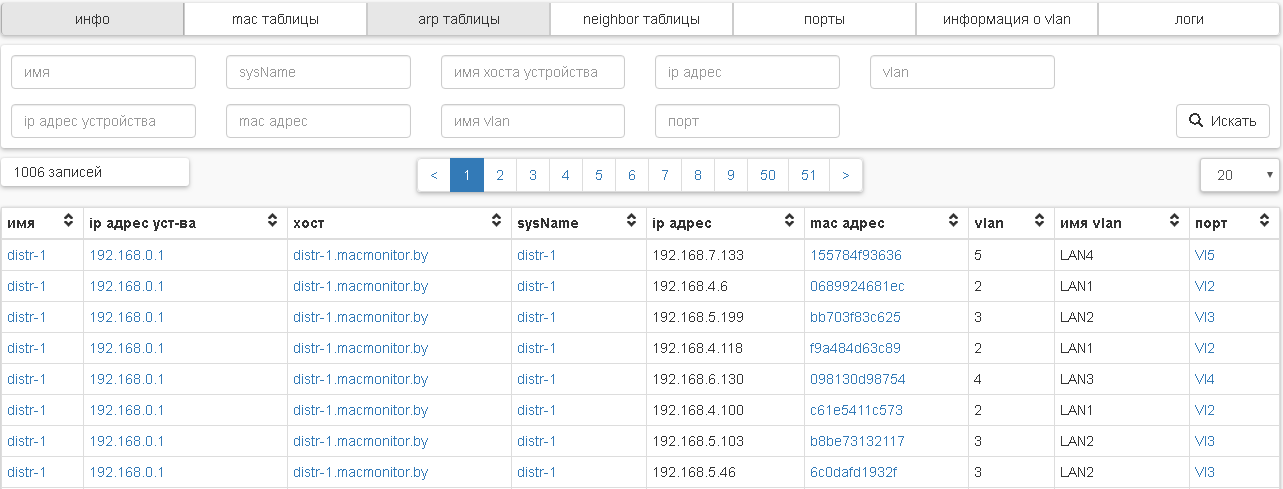

Вкладка «arp таблицы»

На данной вкладке приведены arp таблицы сетевых устройств. По arp таблицам можно осуществлять поиск.

Примечание

Arp таблицы обновляются в соответствии с опцией «Период обновления отчетов» в Глобальных настройках программы.

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • ip адрес – ipv4 адрес;
  • mac адрес;
  • vlan;
  • имя vlan;
  • порт.

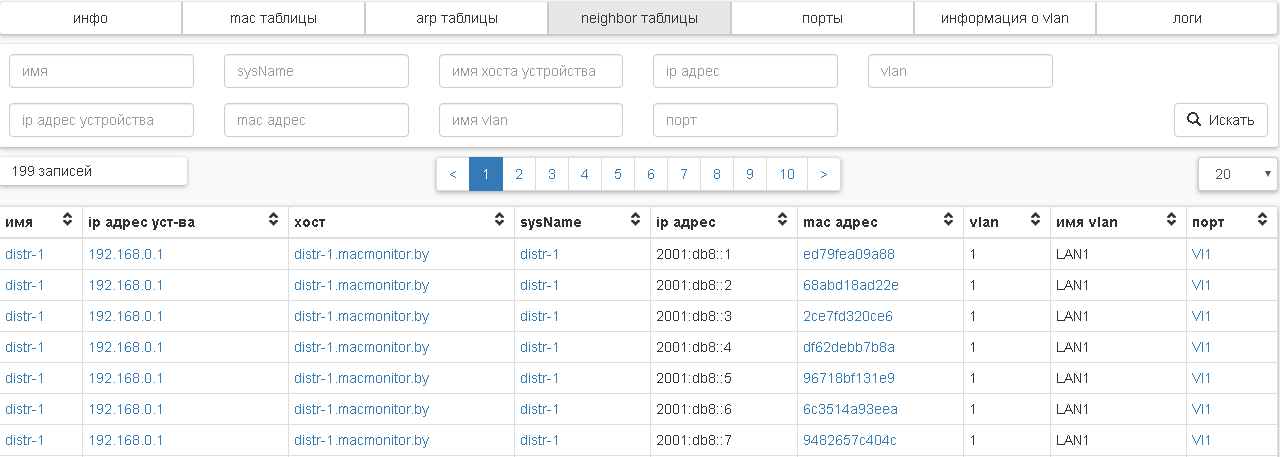

Вкладка «neighbor таблицы»

На данной вкладке приведены neighbor таблицы сетевых устройств. По neighbor таблицам можно осуществлять поиск.

Примечание

Neighbor таблицы обновляются в соответствии с опцией «Период обновления отчетов» в Глобальных настройках программы.

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • ip адрес – ipv6 адрес;
  • mac адрес;
  • vlan;
  • имя vlan;
  • порт.

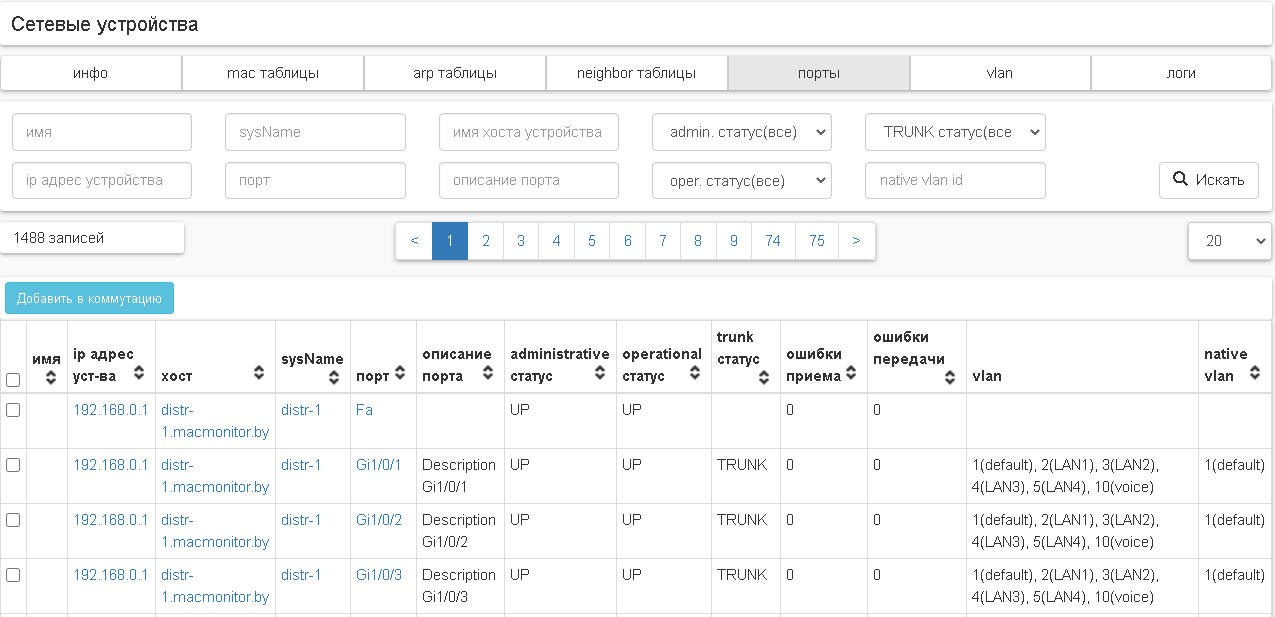

Вкладка «Порты»

На данной вкладке приведены порты сетевых устройств. По портам можно осуществлять поиск.

Примечание

Порты обновляются в соответствии с опцией «Период обновления информации о сетевых устройствах» в Глобальных настройках программы».

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • порт;
  • administrative статус;
  • operational статус;
  • trunk статус;
  • ошибки приема;
  • ошибки передачи;
  • vlan;
  • native vlan.


Примечание

На вкладке можно добавить порты в Коммутацию. При этом необходимо будет указать статус наблюдения: MONITOR_NOT_TRUNK – формировать отчет по сети для этого порта, если он не транковый, MONITOR – формировать отчет по сети для этого порта, NOT_MONITOR – не формировать отчет по сети для этого порта. Все порты с trunk статусом NOT_TRUNK и имеющие подключенные к ним конечные устройства будут добавлены в Коммутацию автоматически в соответствии с опцией «Период обновления отчетов» в Глобальных настройках. Так же будет сформирован отчет по сети.

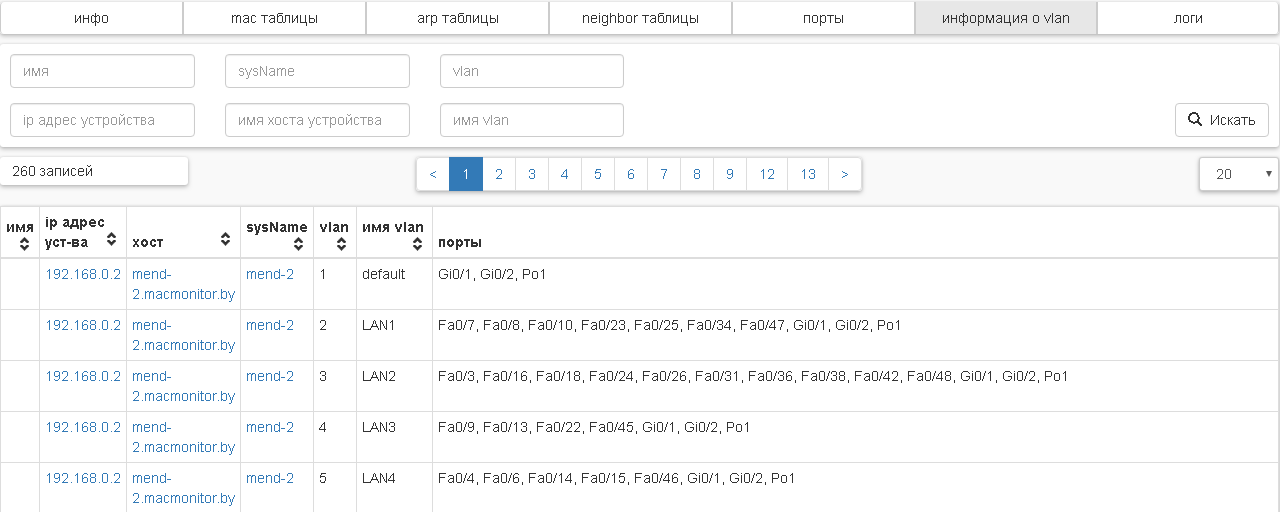

Вкладка «vlan»

На данной вкладке приведена информации о vlan сетевых устройств и портах, которые принадлежат этим vlan. По vlan можно осуществлять поиск.

Примечание

Информация на этой вкладке обновляется в соответствии с опцией «Период обновления информации о сетевых устройствах» в Глобальных настройках программы».

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • vlan;
  • имя vlan;
  • порты.

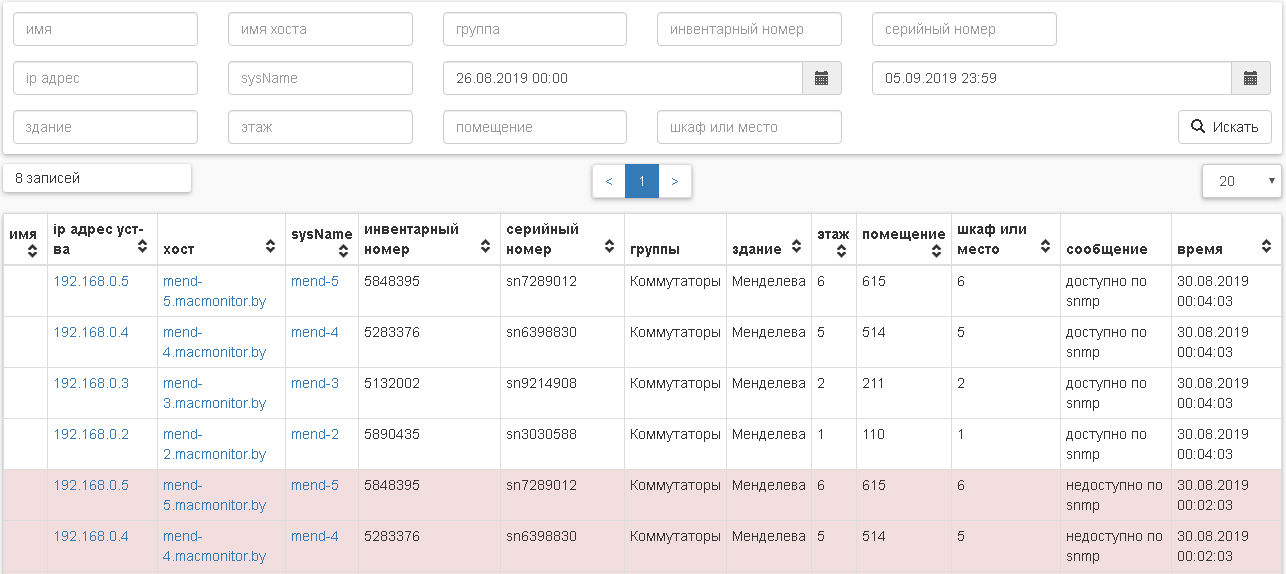

Вкладка «Логи»

На данной вкладке приведены записи о доступности/недоступности сетевых устройства. По логам можно производить поиск.

Примечание

Информация на этой вкладке обновляется в соответствии с опцией «Период обновления информации о сетевых устройствах» в Глобальных настройках программы».

Столбцы таблицы:

  • имя;
  • ip адрес уст-ва;
  • хост;
  • sysName;
  • инвентарный номер;
  • серийный номер;
  • группы;
  • здание;
  • этаж;
  • помещение;
  • шкаф или место;
  • сообщение;
  • время.


Подпункт меню «Конечные устройства»

Конечные устройства – это компьютеры, принтеры, ip телефоны и т. д.

Вкладка «Инфо»

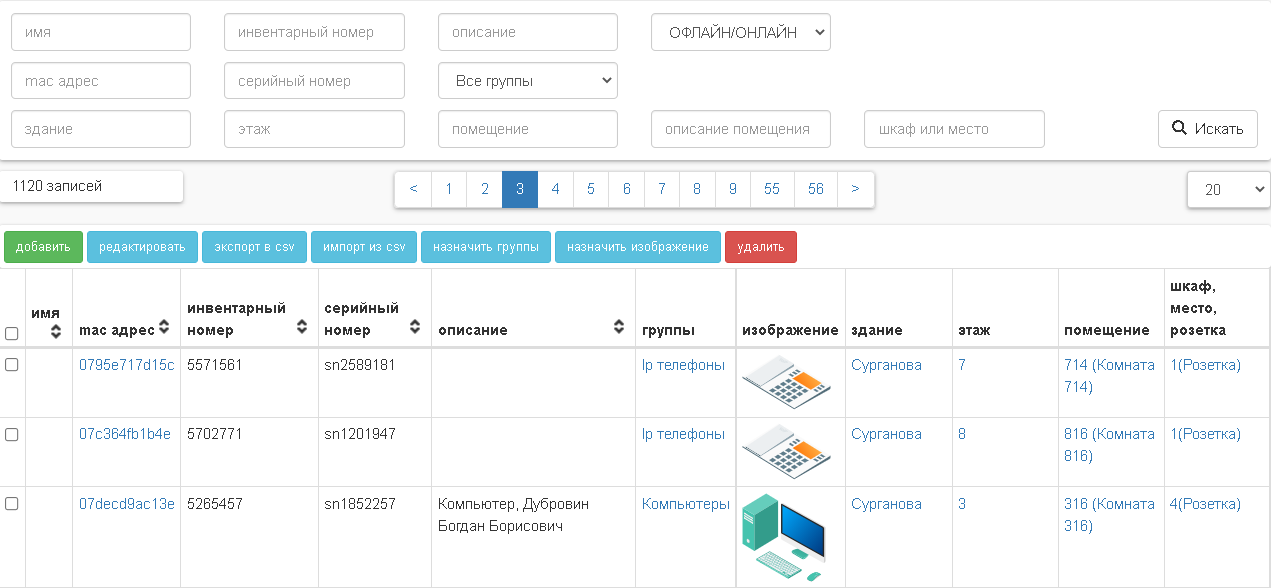

На данной вкладке приведена информация по всем конечным устройствам, известным программе. Конечные устройства можно создавать, удалять, назначать им группы. Можно экспортировать и импортировать данные в csv формате. Конечные устройства будут добавлены и обновлены автоматически после опроса сетевых устройств в соответствии с опцией «Период обновления отчетов» в Глобальных настройках.

Столбцы таблицы:

  • имя;
  • mac адрес;
  • инвентарный номер;
  • серийный номер;
  • описание;
  • группы;
  • здание;
  • этаж;
  • помещение;
  • шкаф или место.

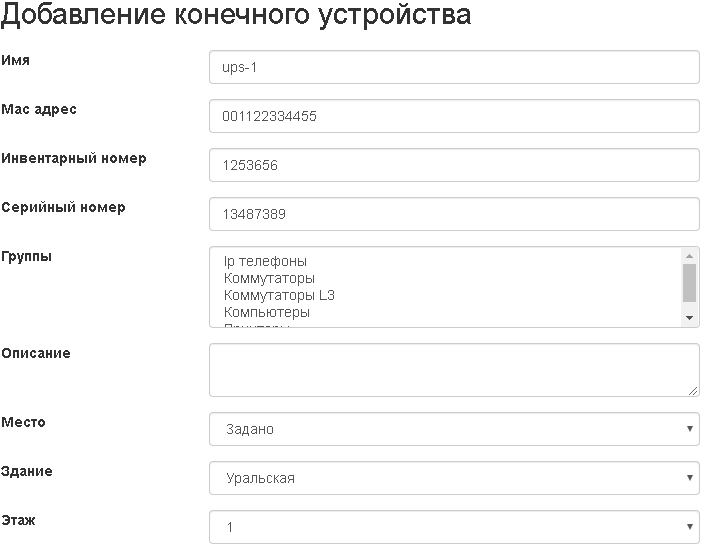

При ручном добавлении конечного устройства необходимо указать:

  • Имя (опционально, если задан mac адрес);
  • Mac адрес (опционально, если задано имя);
  • Инвентарный номер (опционально);
  • Серийный номер (опционально);
  • Группы (опционально);
  • Описание (опционально);
  • Место (опционально);
  • Здание (опционально);
  • Этаж (опционально);
  • Помещение (опционально);
  • Шкаф или место (опционально);
  • Положение в шкафу (опционально, для шкафа)
  • Начальный unit (опционально, для шкафа)
  • Конечный unit (опционально, для шкафа)

image60 image60-1

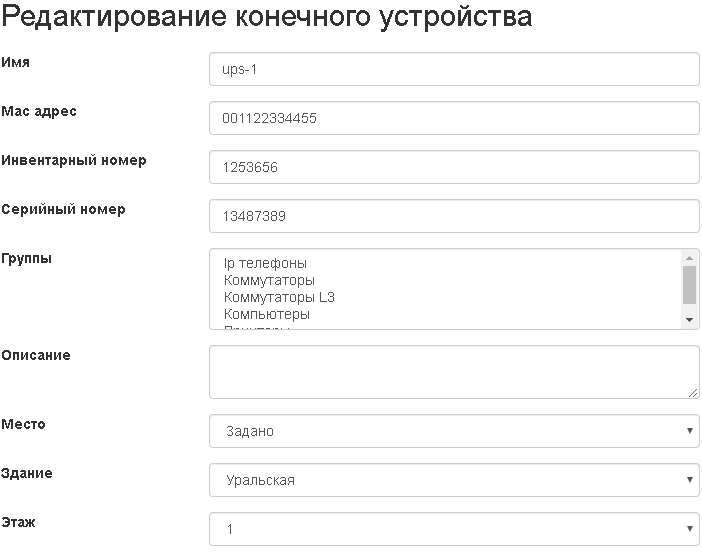

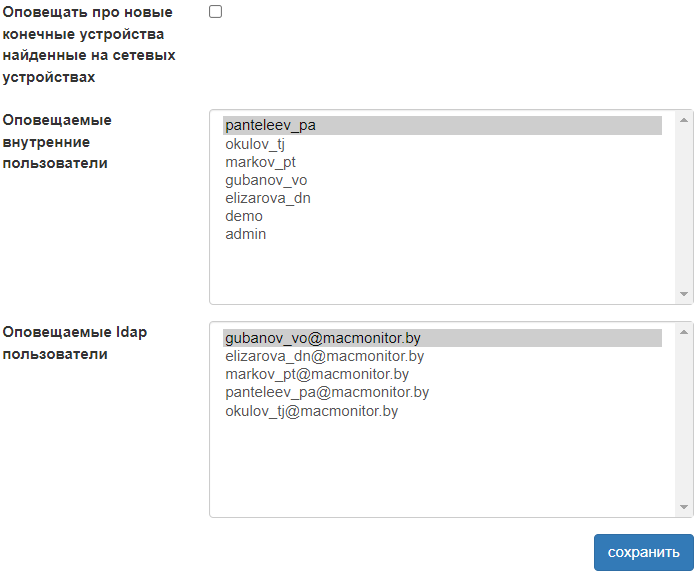

Редактирование конечных устройств аналогично добавлению.

image61 image61-1

Экспорт в csv – сохранение конечных устройств в csv файл.

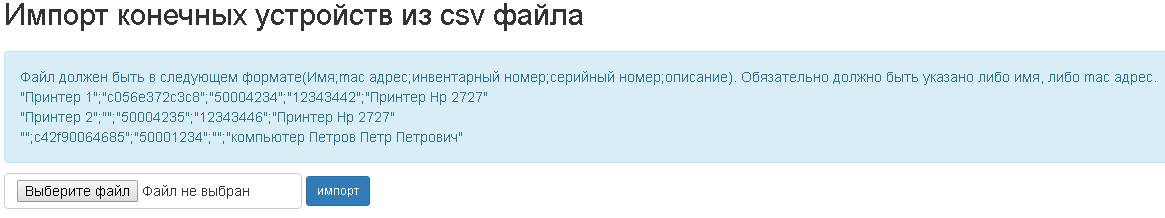

Импорт из csv.


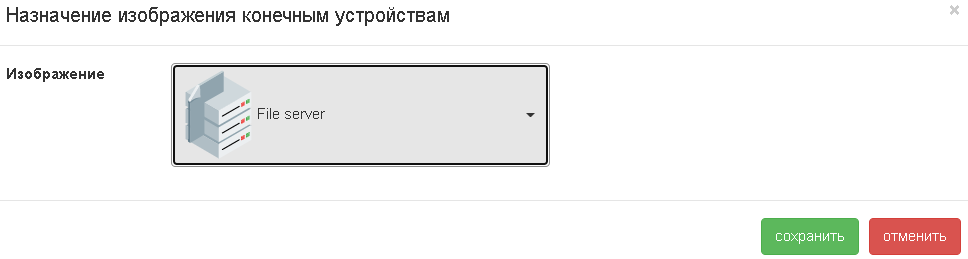

Назначение групп конечным устройствам: можно выбрать сразу несколько конечных устройств и добавить их в группы.

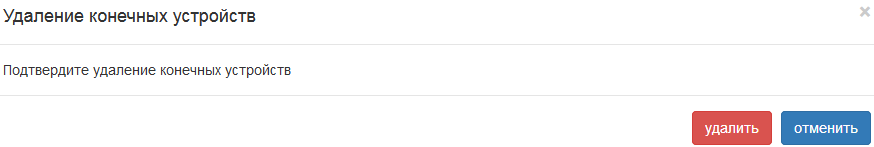

Удаление конечных устройств: можно выбрать сразу несколько конечных устройств и удалить их. При этом записи из сетевого отчета для этого конечного устройства удалены не будут.


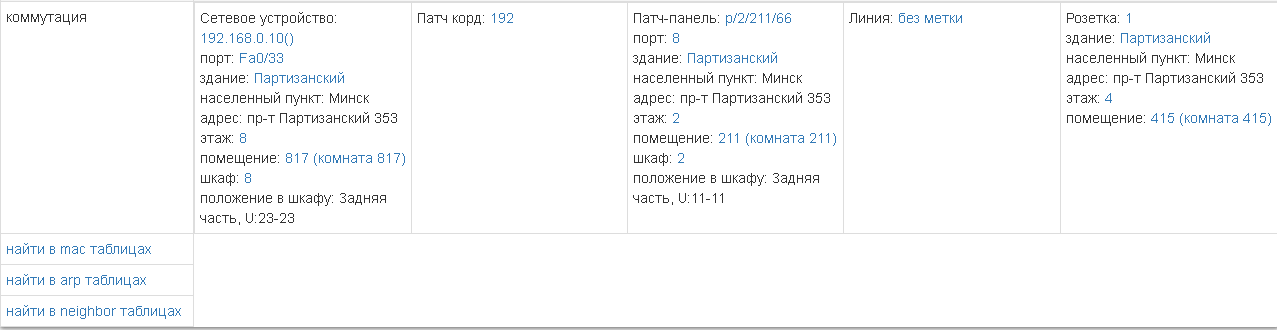

Кликнув на имя или mac адрес конечного устройства можно перейти на страницу с информацией об этом устройстве.

image65 image65-1

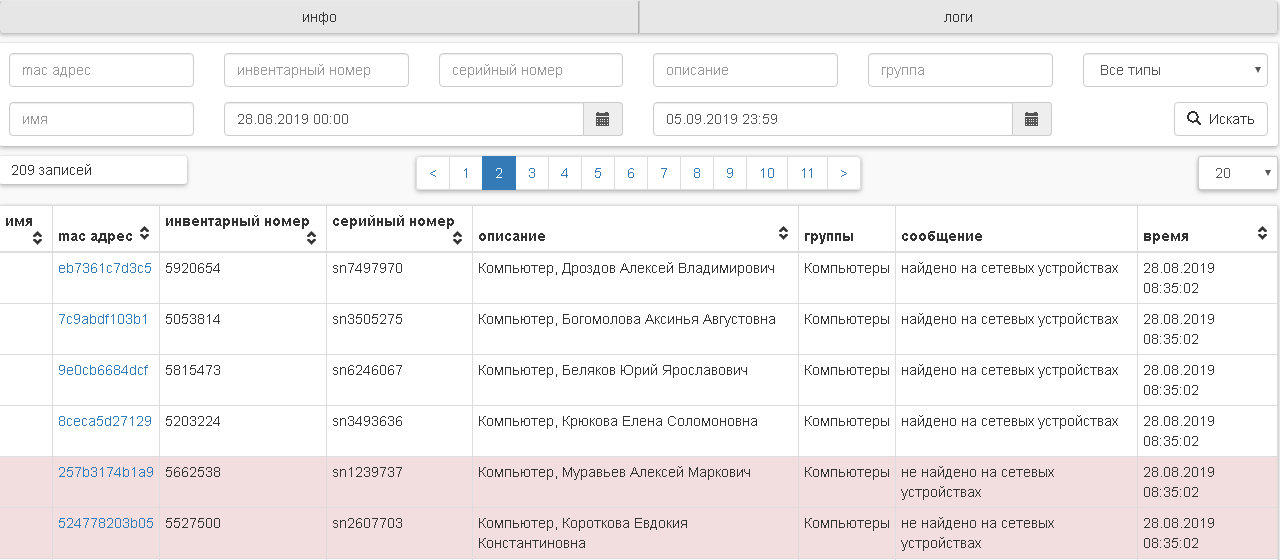

Вкладка «Логи»

Кликнув на Логи можно просмотреть записи о том, когда конечные устройства были доступны/недоступны/обнаружены.

Примечание

Под недоступностью понимается отсутствие mac адреса конечного устройства на наблюдаемых портах. Под доступностью понимается присутствие mac адреса конечного устройства на наблюдаемых портах.

  • Запись с сообщением «обнаружено новое конечное устройство» будет добавлена при первом обнаружении mac адреса конечного устройства на наблюдаемом порту сетевого устройства.
  • Запись с сообщением «найдено на сетевых устройствах» будет добавлена, если конечное устройство входит в какую-либо группу, с включенной опцией «Записывать в лог и оповещать про доступность/недоступность конечных устройств», и его mac адрес обнаружен на наблюдаемом порту.
  • Запись с сообщением «не найдено на сетевых устройствах» будут добавлена, если конечное устройство входит в какую-либо группу, с включенной опцией «Записывать в лог и оповещать про доступность/недоступность конечных устройств», и его mac адрес не обнаружен ни на одном наблюдаемом порту.

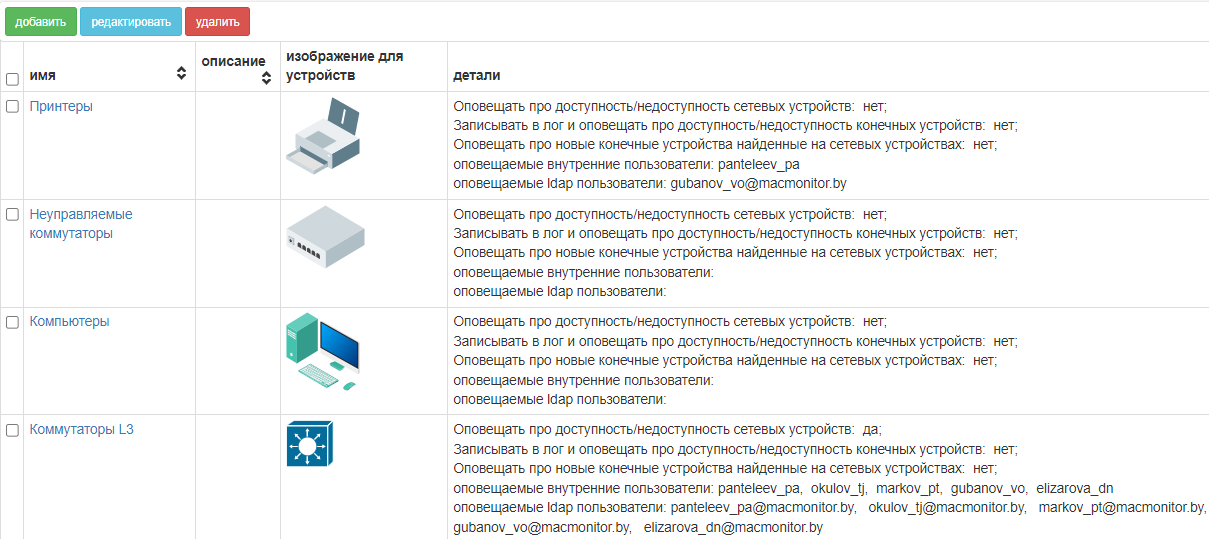

Подпункт меню «Группы»

В программе есть возможность добавлять сетевые и конечные устройства в группы. Используя группы можно настроить оповещение пользователей о событиях по электронной почте. Группы можно добавлять, редактировать, удалять.


Столбцы таблицы:

  • имя;
  • описание;
  • детали.

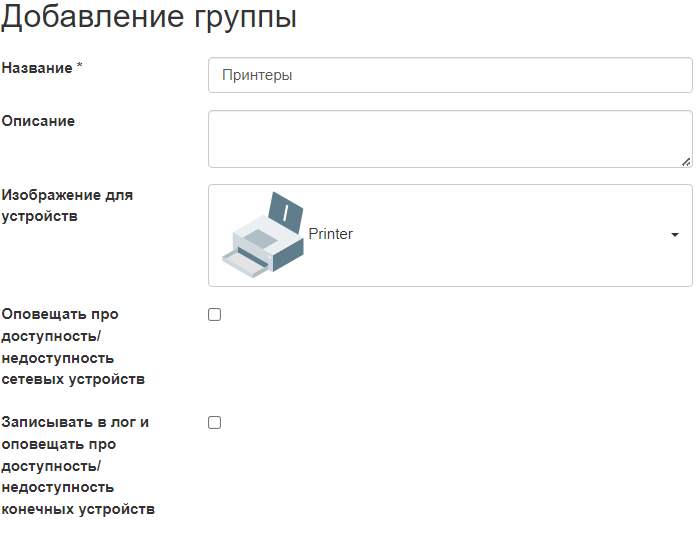

При добавлении группы необходимо указать:

  • Название;
  • Описание (опционально);
  • Оповещать про доступность/недоступность сетевых устройств (опционально);
  • Оповещать про доступность/недоступность конечных устройств (опционально);
  • Оповещаемые пользователи (опционально).

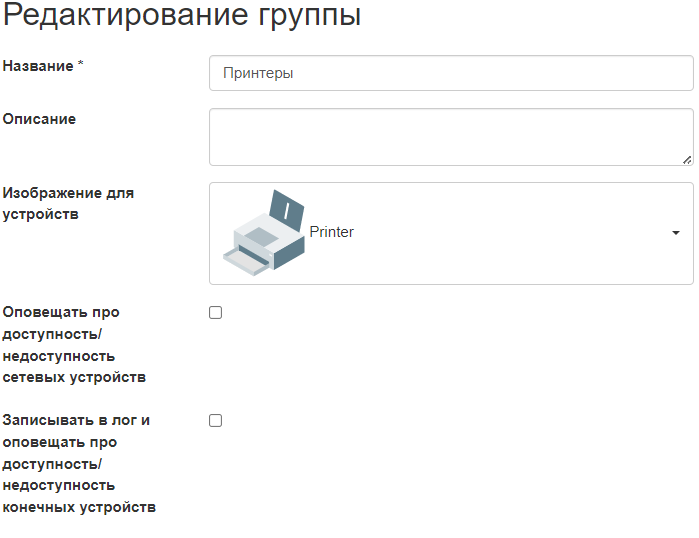

Редактирование группы аналогично ее добавлению.

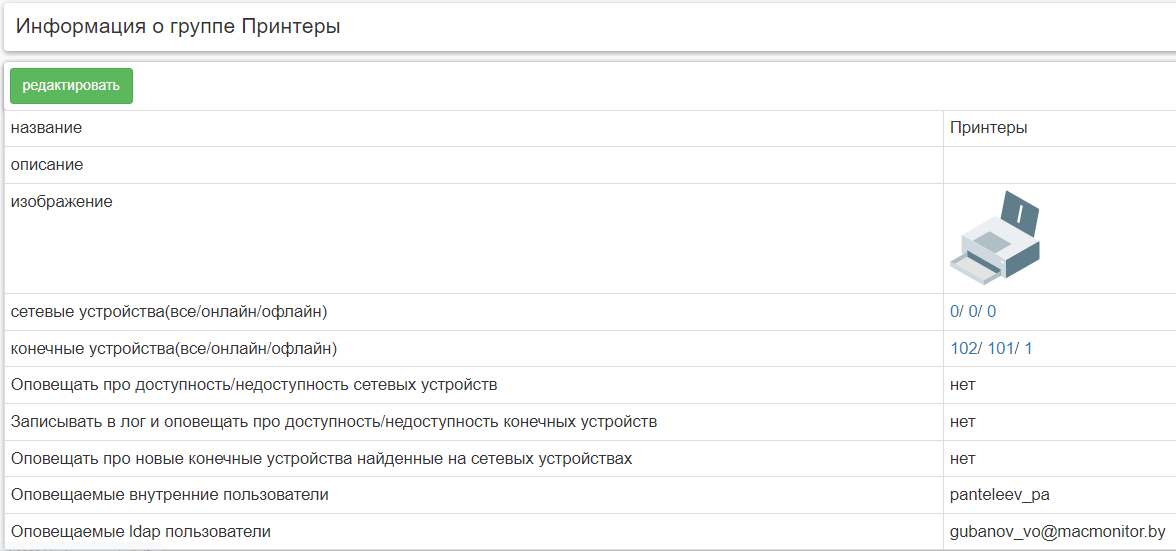

Кликнув на имя группы можно посмотреть подробную информацию о ней. Подробная информация включает в себя:

  • название;
  • описание;
  • сетевые устройства(все/онлайн/офлайн);
  • конечные устройства(все/онлайн/офлайн);
  • Оповещать про доступность/недоступность сетевых устройств;
  • Оповещать про доступность/недоступность конечных устройств;
  • оповещаемые пользователи.

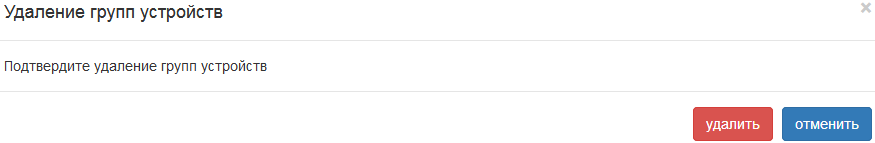

Удаление групп: можно выбрать сразу несколько групп и удалить их. При этом сетевые и конечные устройства, входящие в эту группу, удалены не будут.
