Места

Пункт меню «Места» содержит в себе 5 подпунктов:

  • Здания;
  • Этажи;
  • Помещения;
  • Шкафы;
  • Места.


Подпункт меню «Здания»

Подпункт меню содержит информацию о зданиях. Здания можно добавлять, редактировать и удалять. В здания можно добавлять этажи.

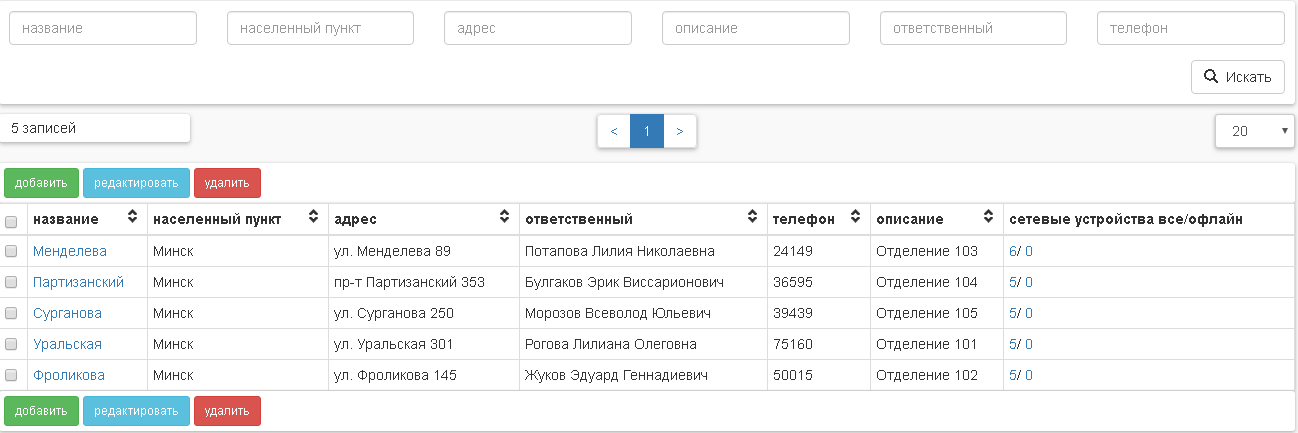

Описание столбцов таблицы:

  • название;
  • населенный пункт;
  • адрес;
  • ответственный;
  • телефон;
  • описание;
  • сетевые устройства все/офлайн.

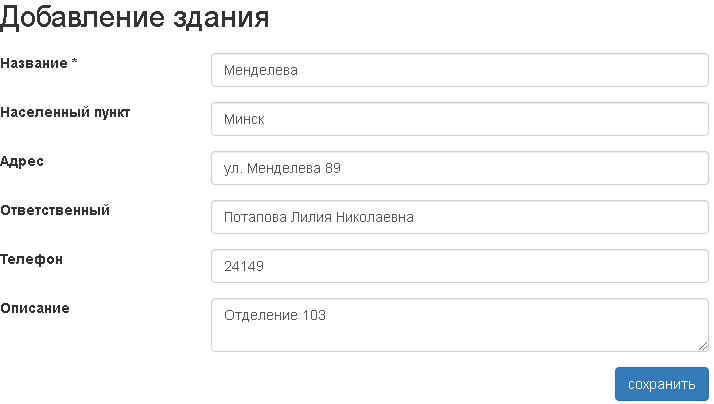

При добавлении здания необходимо указать:

  • Название;
  • Населенный пункт (опционально);
  • Адрес (опционально);
  • Ответственный (опционально);
  • Телефон (опционально);
  • Описание (опционально).

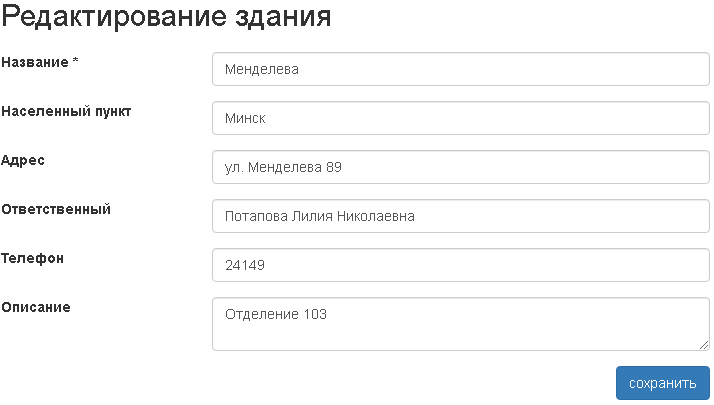

Редактирование здания аналогично его добавлению.

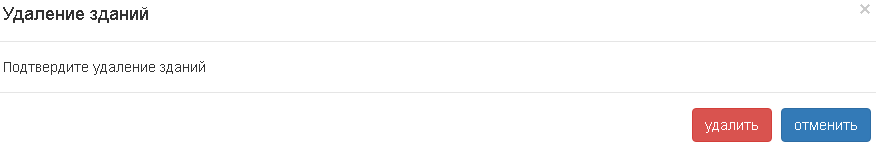

Удаление зданий: можно выбрать сразу несколько зданий и удалить их. При этом, если существуют этажи, связанные с этими зданиями, то здания удалены не будут.

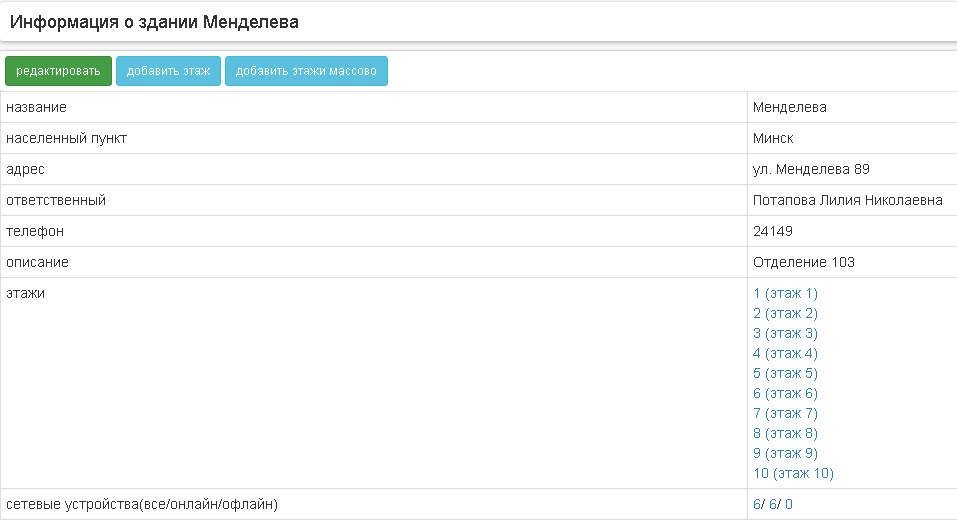

Информация о здании

Кликнув на здание, можно перейти на страницу с подробной информацией об этом здании.

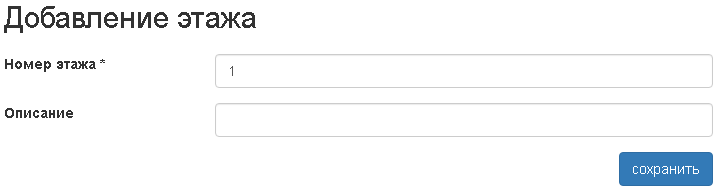

На странице есть возможность добавления этажа к зданию.

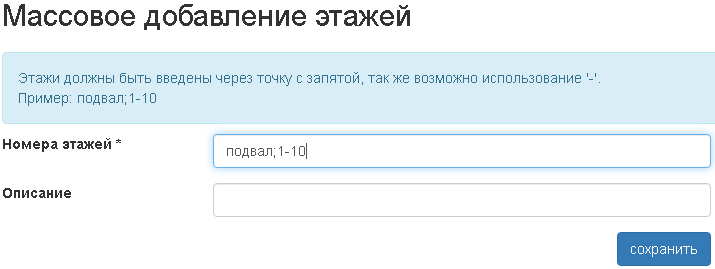

Так же можно добавить этажи массово.


Подпункт меню «Этажи»

Подпункт меню содержит информацию об этажах в зданиях. Этажи можно добавлять, редактировать и удалять. На этажи можно добавлять помещения.

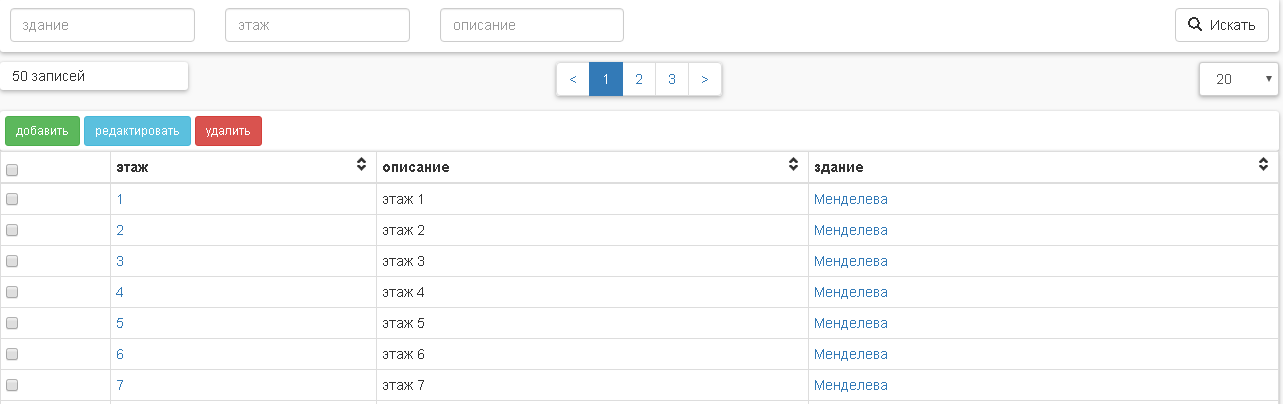

Описание столбцов таблицы:

  • этаж;
  • описание;
  • здание.

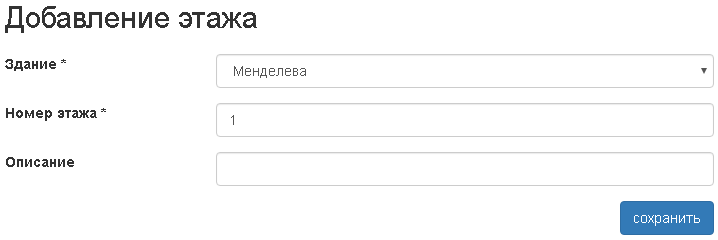

При добавлении этажа необходимо указать:

  • Здание;
  • Номер этажа;
  • Описание (опционально).

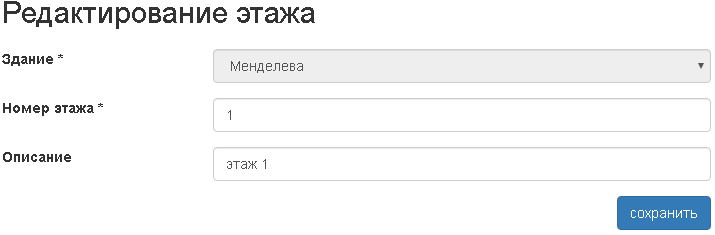

Редактирование этажа аналогично его добавлению.

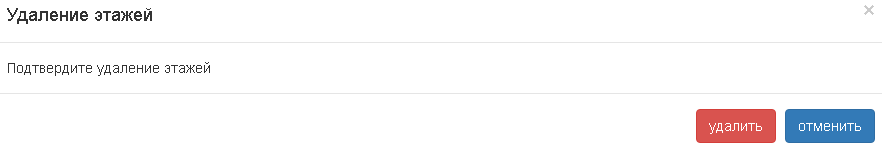

Удаление этажей: можно выбрать сразу несколько этажей и удалить их. При этом, если существуют помещения, связанные с этими этажами, то этажы удалены не будут.

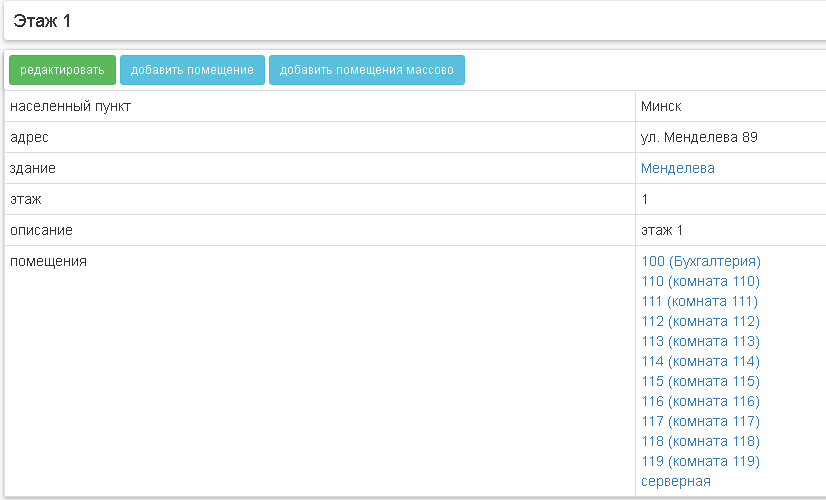

Информация об этаже

Кликнув на этаж, можно перейти на страницу с подробной информацией об этом этаже.

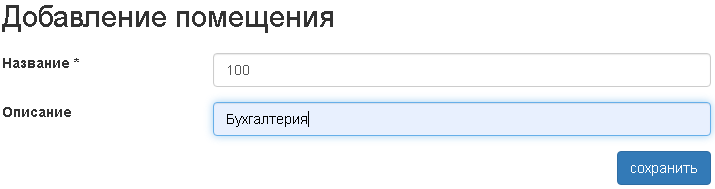

На странице есть возможность добавления помещения на этаж.

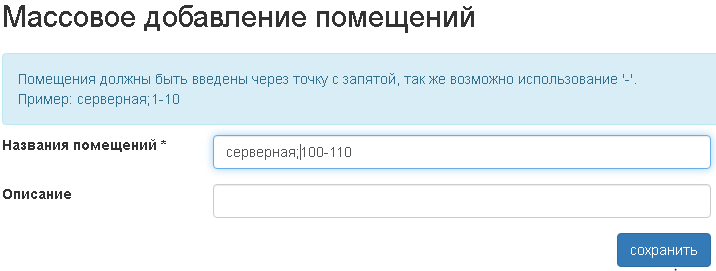

Так же можно добавить помещения массово.


Подпункт меню «Помещения»

Подпункт меню содержит информацию о помещениях на этажах. Помещения можно добавлять, редактировать и удалять. В помещения можно добавлять шкафы, места и сетевые розетки.

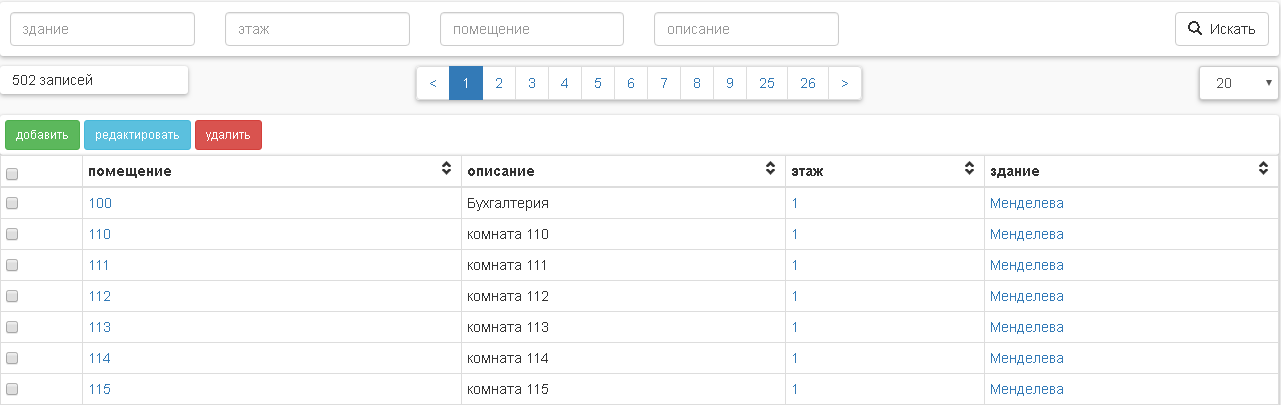

Описание столбцов таблицы:

  • помещение;
  • описание;
  • этаж;
  • здание.

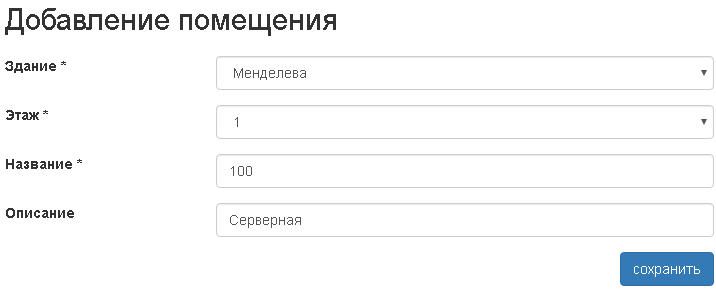

При добавлении помещения необходимо указать:

  • Здание;
  • Этаж;
  • Название;
  • Описание (опционально).

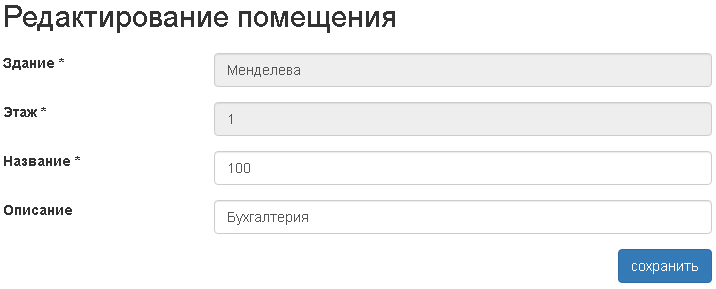

Редактирование помещения аналогично его добавлению.

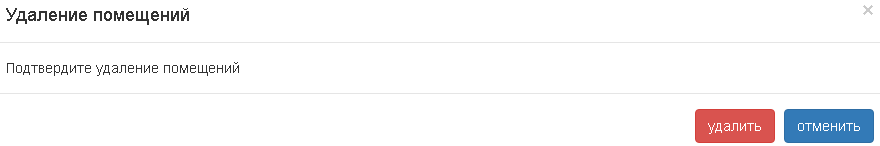

Удаление помещений: можно выбрать сразу несколько помещений и удалить их. При этом, если существуют шкафы, места или розетки, связанные с этими помещениями, то помещения удалены не будут.

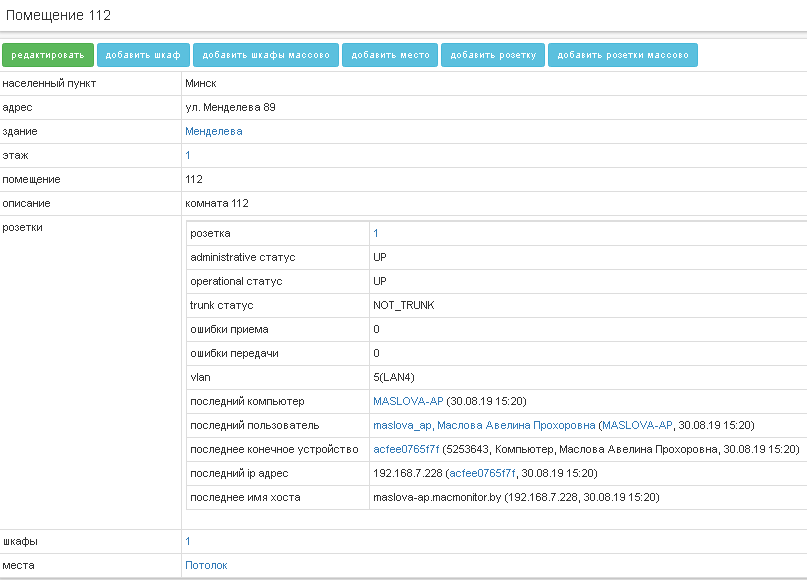

Информация о помещении

Кликнув на помещение, можно перейти на страницу с подробной информацией об этом помещении.

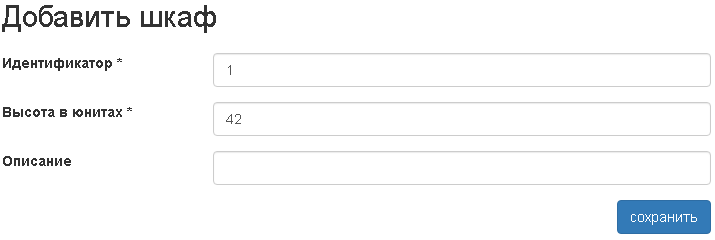

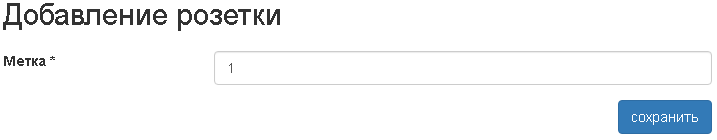

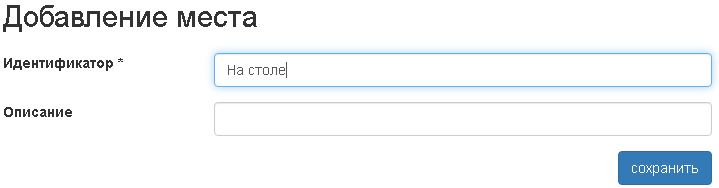

На странице есть возможность добавить шкаф, место, сетевую розетку в помещение.

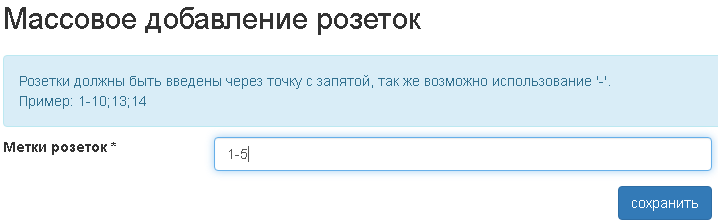

Так же есть возмржность массового добавления шкафов и розеток.



Подпункт меню «Шкафы»

Подпункт меню содержит информацию о коммутационных шкафах в помещениях. Шкафы можно добавлять, редактировать и удалять. В шкафах можно размещать сетевые устройства и патч-панели.


Описание столбцов таблицы:

  • шкаф;
  • высота - высота шкафа в юнитах;
  • описание;
  • помещение;
  • этаж;
  • здание.

При добавлении шкафа необходимо указать:

  • Здание;
  • Этаж;
  • Помещение;
  • Идентификатор;
  • Высота в юнитах;
  • Описание (опционально).

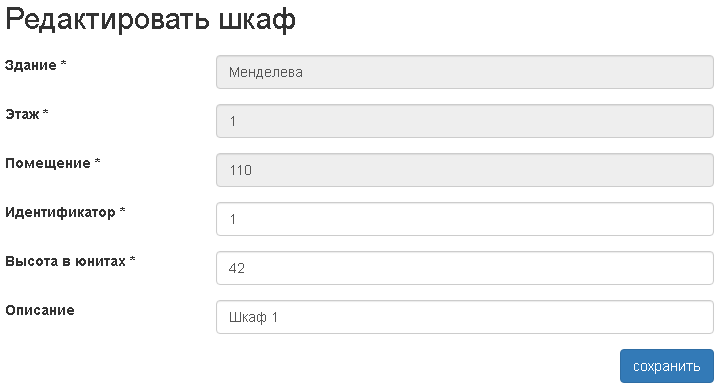

Редактирование шкафа аналогично его добавлению.

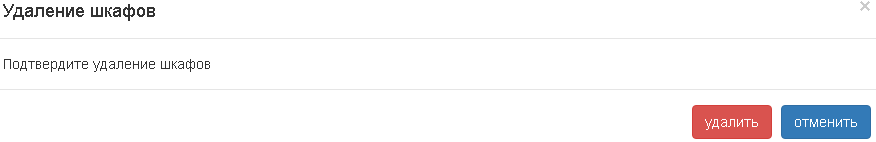

Удаление шкафов: можно выбрать сразу несколько шкафов и удалить их. При этом, если существуют сетевые устройства или патч-панели, связанные с этими шкафами, то шкафы удалены не будут.

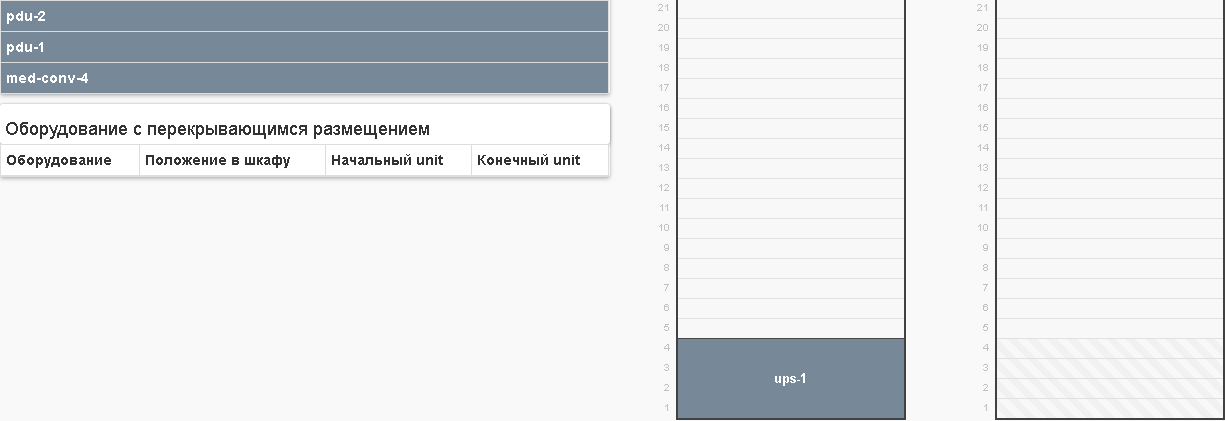

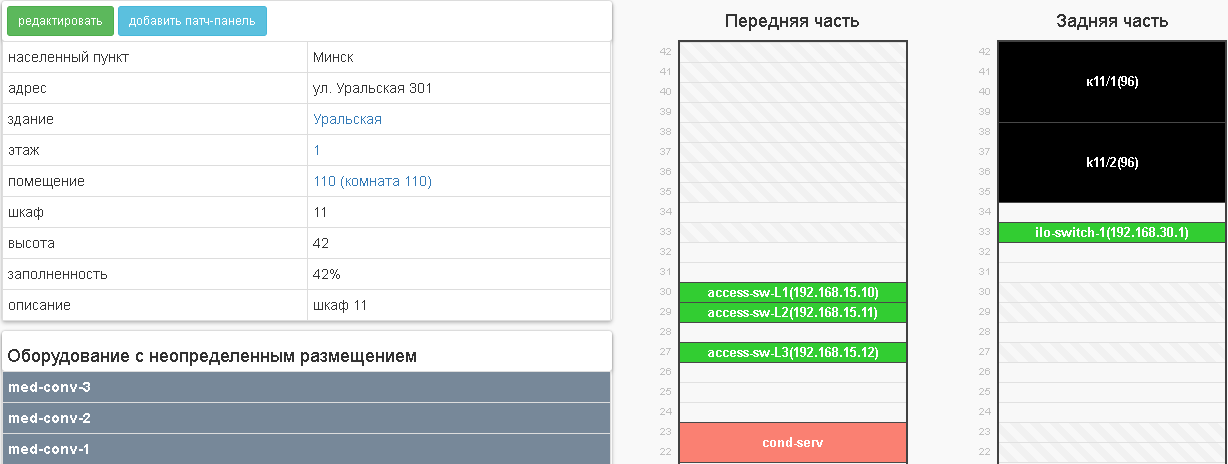

Информация о шкафе

Кликнув на шкаф, можно перейти на страницу с подробной информацией об этом шкафе.

image30 image30a

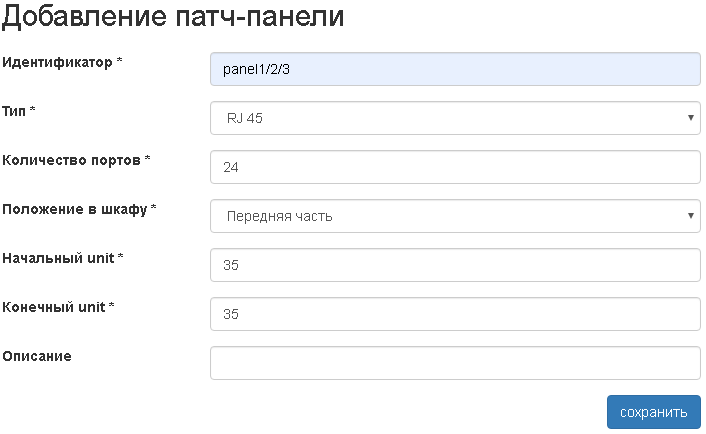

На странице есть возможность добавления патч-панелей в шкаф.


Подпункт меню «Места»

Подпункт меню содержит информацию о местах в помещениях. В местах можно размещать сеетвые устройства, которые не размещены в шкафах.

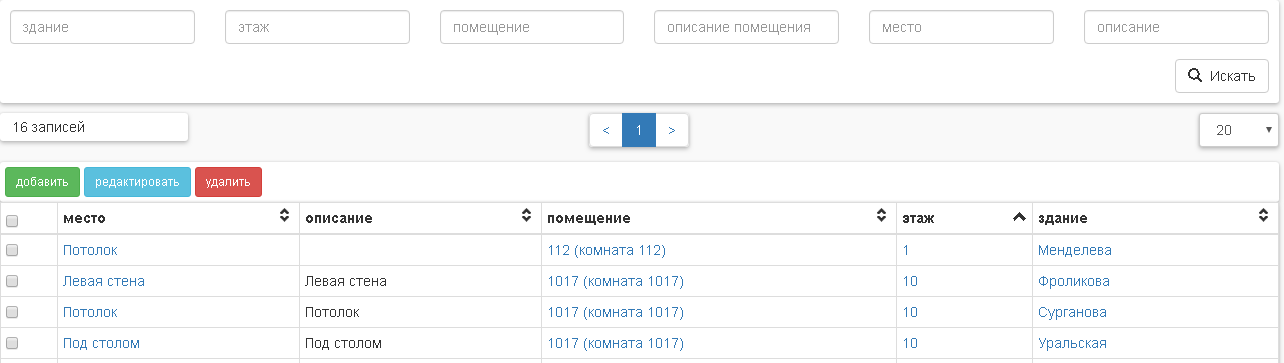

Описание столбцов таблицы:

  • место;
  • описание;
  • помещение;
  • этаж;
  • здание.

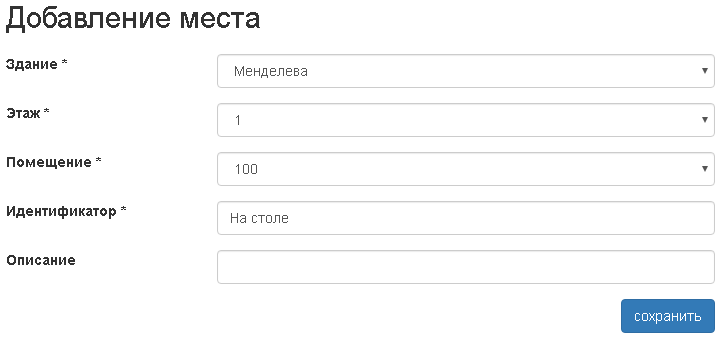

При добавлении места необходимо указать:

  • Здание;
  • Этаж;
  • Помещение;
  • Идентификатор;
  • Описание (опционально).

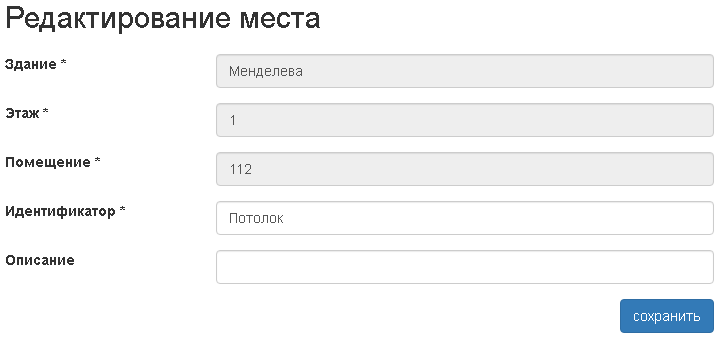

Редактирование места аналогично его добавлению.

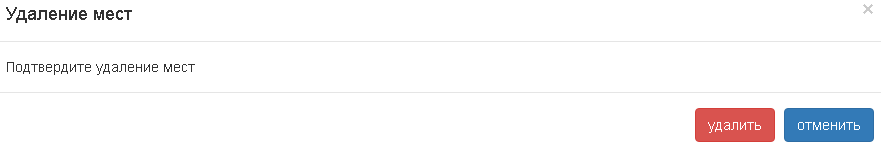

Удаление мест: можно выбрать сразу несколько мест и удалить их. При этом, если существуют сетевые устройства, связанные с этими местами, то места удалены не будут.

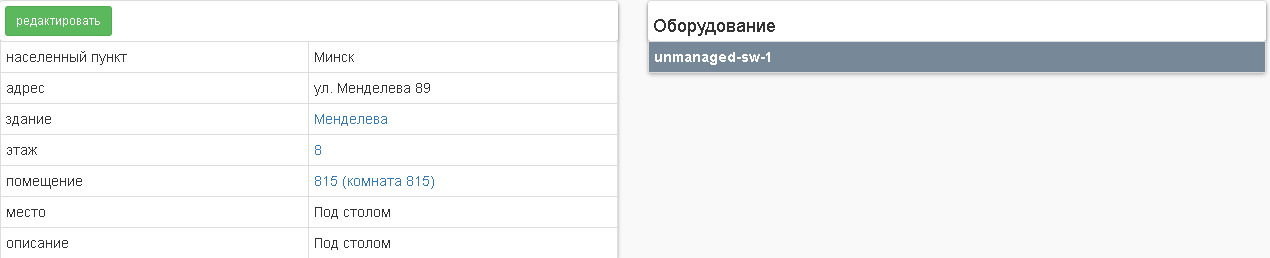

Информация о месте

Кликнув на место, можно перейти на страницу с подробной информацией об этом месте.
