Настройка коммутации
Перед настройкой коммутации необходимо добавить сетевые устройства.
Добавление патч-панелей
Зайти в пункт меню Коммутация→Патч-панели.
Нажать кнопку добавить. Заполнить поля и нажать кнопку сохранить.
- Идентификатор
Уникальный идентификатор патч-панели.
- Тип
Тип патч-панели.
- Количество портов
Количество портов.
- Описание
Описание.
- Здание
Здание, где размещена патч-панель.
- Этаж
Этаж, где размещена патч-панель.
- Помещение
Помещение, где размещена патч-панель.
- Шкаф
Шкаф, где размещена патч-панель.
- Положение в шкафу
Положение в шкафу.
- Начальный unit
Начальный unit.
- Конечный unit
Конечный unit.
Выполнить пункт 2 для необходимого количества патч-панелей.
Добавление и коммутация портов сетевых устройств
Порты могут быть добавлены и скоммутированы вручную по одному, либо массово импортированы из csv-файла.
Ручное добавление
Зайти в пункт меню Коммутация→Порты.
Для ручном добавления порта необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.
Скоммутировать порт с портом патч-панели, портом другого сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить.
Выполнить пункты 2-3 для необходимого количесва портов.
Импорт из файла
Зайти в пункт меню Коммутация→Порты.
Нажать кнопку «импорт из csv».
Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.
Коммутация портов патч-панелей
Порты патч-панелей создаются при создании патч-панели и отдельно созданы быть не могут.
Порты могут быть скоммутированы вручную по одному, либо коммутация может быть массово импортирована из csv-файла.
Ручная коммутация

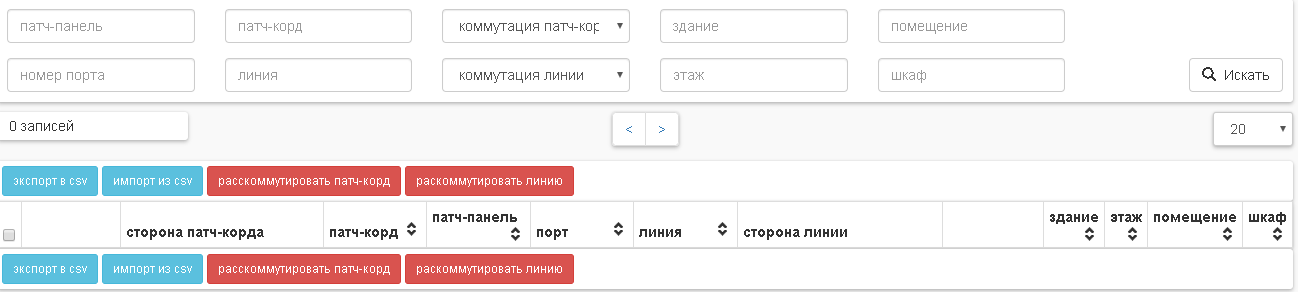

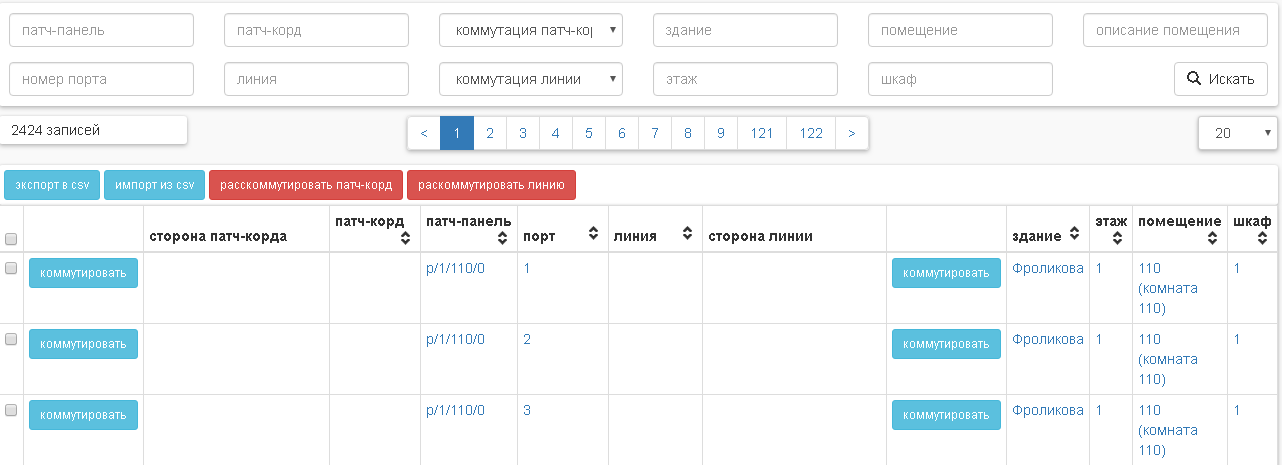

Зайти в пункт меню Коммутация→Порты патч-панелей.
Скоммутировать порт с другим портом патч-панели, портом сетевого устройства, розеткой. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать порт можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.
Выполнить пункты 1-2 для необходимого количесва портов.
Импорт коммутации из файла
Зайти в пункт меню Коммутация→Порты патч-панелей.
Нажать кнопку «импорт из csv».
Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.
Добавление и коммутация розеток
Розетки могут быть добавлены и скоммутированы вручную по одной, либо массово импортированы из csv-файла.
Ручное добавление
Розетки могут быть добавлены по одной или массово. Для массового добавления розеток необходимо зайти в Места→Помещения. Кликнуть на нужное помещение. Нажать «добавить розетки массово», заполнить поля и нажать сохранить.
Добавление и коммутация одной розетки

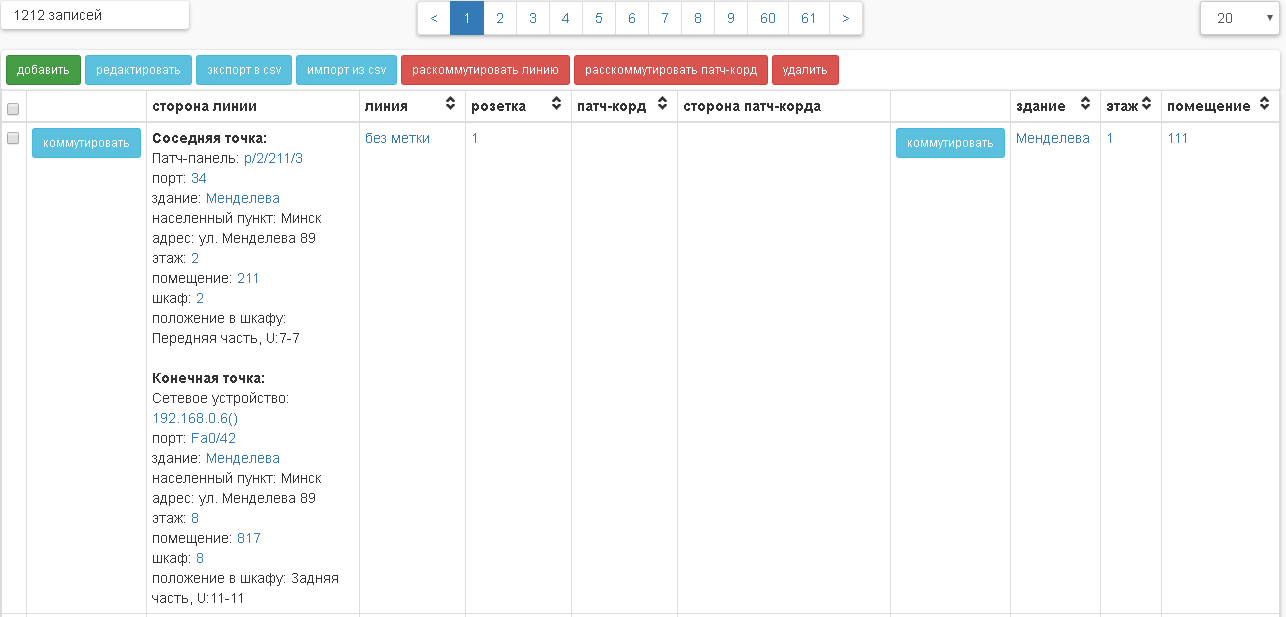

Зайти в пункт меню Коммутация→Розетки.
Для ручном добавления розетки необходимого нажать кнопку добавить, заполнить поля и нажать кнопку сохранить.
Скоммутировать розетку с портом патч-панели, портом сетевого устройства. Для этого нажать кнопку коммутировать напротив порта, затем выбрать точку коммутации и нажать кнопку сохранить. Коммутировать розетку можно, как со стороны линии, так и со стороны патч-корда. Патч-корд отличается от линии наличием коннекторов на концах кабеля.
Выполнить пункты 2-3 для необходимого количесва розеток.
Импорт из файла
Зайти в пункт меню Коммутация→Розетки.
Нажать кнопку «импорт из csv».
Выбрать файл и нажать кнопку импорт. При импорте несуществующие порты сетевых устройств будут созданы автоматически. Несуществующие розетки будут созданы автоматически, если есть помещения, в которых они находятся. Порты патч-панелей автоматически созданы не будут, поэтому они должны сушествовать заранее.
